Трансформатор тока ТПЛУ-10-1

Артикул:
3974
Обозначение:
ТПЛУ-10-1
Производитель:
Бионтоп
Документация:
passport-transformator-toka-tplu-10-1_0.pdf
Цена по-запросу
Доставка по России и странам ЕАЭС
Варианты оплаты
В наличии

Трансформаторы тока ТПЛУ-10-1 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки (КРУ, КРУН, КСО) переменного тока на класс напряжения 10 кВ частотой 50 Гц.

Трансформатор тока ТПЛУ-10-1Трансформатор тока ТПЛУ-10-1

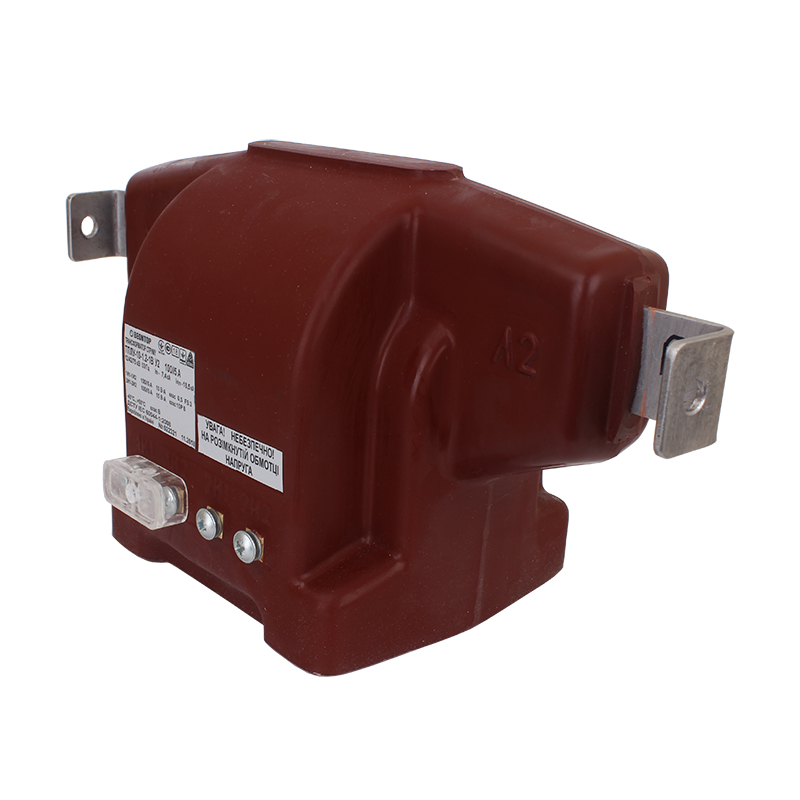

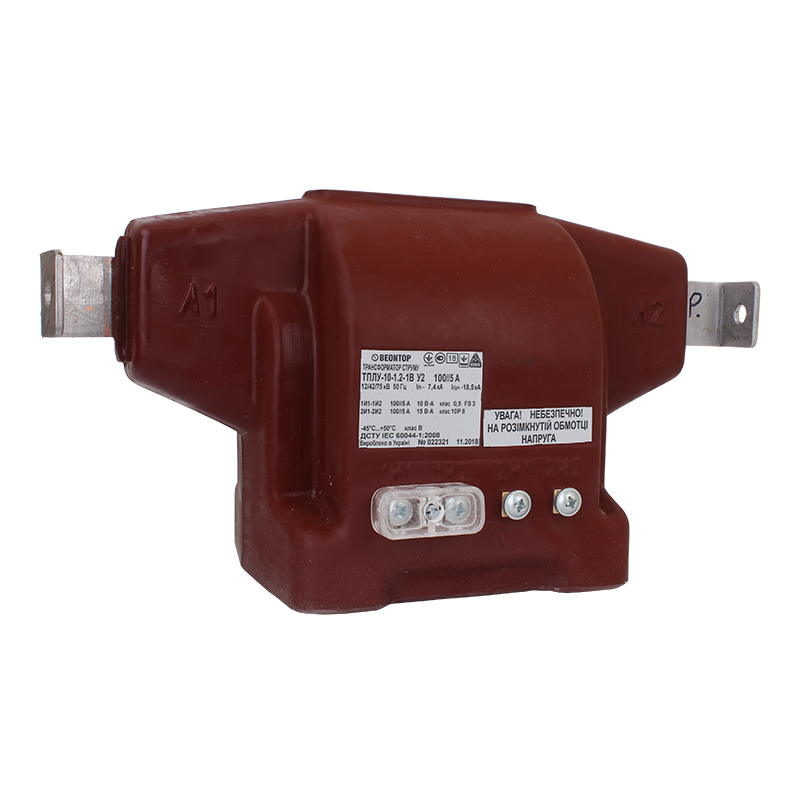

Рис.1 Трансформатор тока ТПЛУ-10-1

Конструктивное исполнение

Измерительная вторичная обмотка трансформатора выполнена на сердечнике из нанокристаллического сплава. Это обеспечивает получение большого линейного динамического диапазона характеристик обмотки по току и углу. При этом, обеспечивается долговременная стабильность характеристик в течение всего срока службы трансформатора и устойчивость магнитопровода к намагничиванию (от однополярных импульсных токов КЗ). Кроме этого, обеспечивается коэффициент безопасности приборов не более трех, что значительно уменьшает аварийные перегрузки измерительных приборов, подключенных к измерительной вторичной обмотке. Применение данных трансформаторов обеспечивает уменьшение эксплуатационных затрат у потребителей.

Трансформаторы соответствуют ДСТУ ІЕС 60044-1:2008, ДСТУ ГОСТ 7746-2003. ТПЛ-10, ТПЛ-10-М, ТПЛ-10с, ТПЛ-СЭЩ-10-81

Особенности

ТПЛУ-10-1 заменяют трансформаторы

  • ТПЛ-10,
  • ТПЛ-10-М,
  • ТПЛ-10с,
  • ТПЛ-СЭЩ-10-81.

Трансформаторы изготавливается в исполнении У категории размещения 2 по ГОСТ 15150-69. Положение трансформаторов в пространстве - любое. ТПЛ-10, ТПЛ-10-М, ТПЛ-10с, ТПЛ-СЭЩ-10-81

Технические данные
Наименование параметра Значение параметра
Номинальное напряжение, кВ 10
Наибольшее рабочее напряжение, кВ 12
Номинальный первичный ток, А 10, 15, 20, 25, 30, 40, 50, 75, 80, 100, 150, 200, 250, 300, 400, 500, 600, 750, 800,1000
Номинальный вторичный ток, А 5
Номинальная частота, Гц 50
Класс точности вторичной обмотки:
  • для измерений
  • для защиты
 0,2S*; 0,5S
10Р
Номинальная вторичная нагрузка при соs  = 0,8, В·А обмотки:
  • для измерений
  • для защиты
 5*; 10; 15*; 20*; 30*
15; 20*
Номинальный коэффициент безопасности приборов обмотки для измерений трансформаторов на номинальный первичный ток:
  • 500 А, не более
  • 600 А, не более
 3
5
Число вторичных обмоток 2; 3
Одноминутное испытательное напряжение промышленной частоты:
  • первичной обмотки, кВ
  • вторичной обмотки, кВ
 42
3
