Трансформаторы тока ТТЗ-500БМ

Трансформаторы тока ТТЗ-500БМ предназначены для применения совместно с блоками защиты типа ПМЗ, ТЗП и др., и служат для защиты отходящих присоединений распределительных сетей напряжением до 1200 В от токов короткого замыкания и перегрузок.

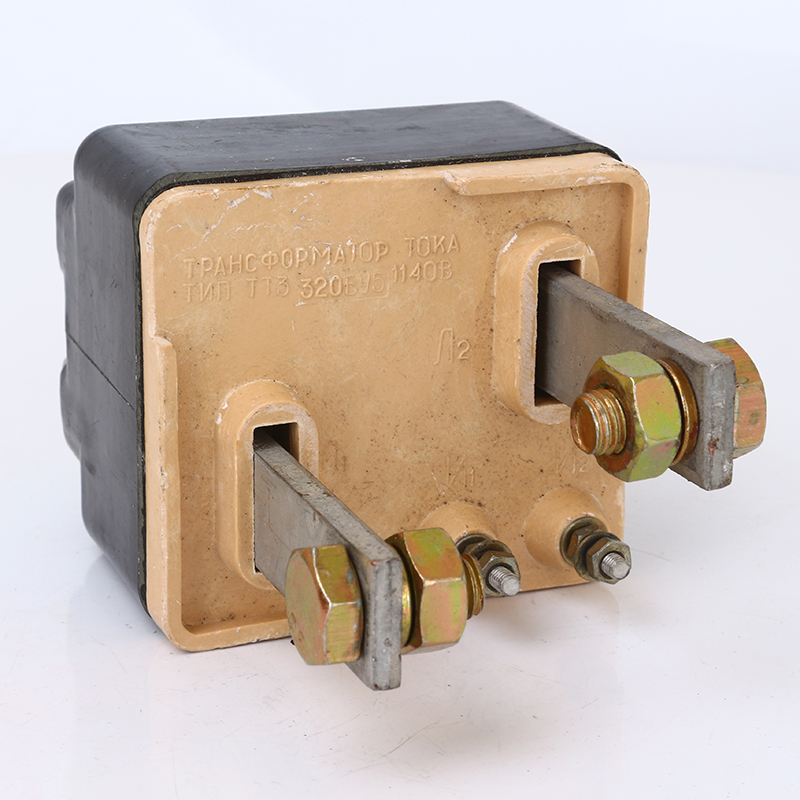

Рис.1 Общий вид

Условия эксплуатации

Трансформаторы предназначены для эксплуатации в следующих условиях:

• температура окружающего воздуха от -10 до +60 °С;
• относительная влажность окружающей среды до 100% при температуре 35 °С;
• вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
• рабочее положение датчика в пространстве не регламентируется.
• Климатическое исполнение — УХЛ5 по ГОСТ 15150-69.

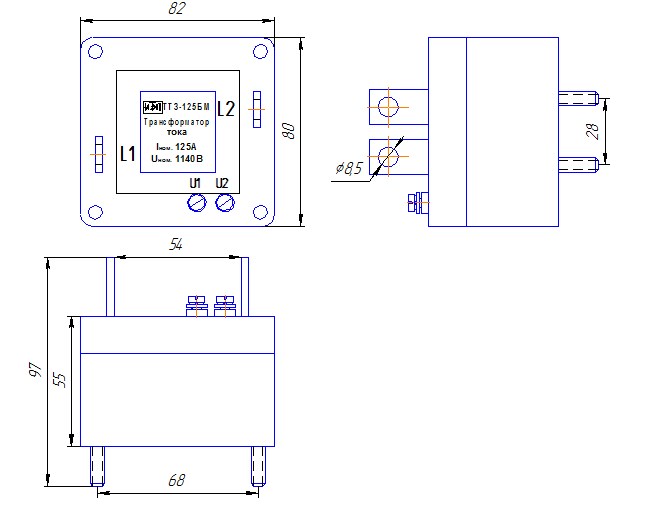

Рис.2 Габаритные размеры

Комплектация

• Трансформатор тока — 1шт.
• Паспорт (на партию).

Гарантийные обязательства

Предприятие-изготовитель гарантирует соответствие трансформаторов тока требованиям технических условий, при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных конструкторской документацией.Срок гарантии устанавливается 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.
