Трансформатор ТОР-2,5

Трансформатор ТОР-2,5 используются в светительных сетях при необходимости питания напряжением 36В.

Область применения

Трансформатор в основном применяется в невзрывоопасных, ненасыщенных газом и пылью предприятиях горнорудной промышленности, рудниках и обогатительных фабриках, осветительных сетях шахт.

Конструкция

Конструкция трансформатора ТОР состоит из металлического корпуса, с силовым трансформатором, вводным и выводным автоматическим выключателем, концевыми выключателями и опорными изоляторами внутри. С помощью рукоятки на двери происходит включение и выключение автоматов и оповещение и подаче напряжения.

Обе стороны оснащены вводным автоматическим выключателем в комплекте с независимым расцепителем, кабельными вводами. Когда открывается дверь трансформатора происходит снятие с него напряжения с помощью автоматического выключателя.

Включается устройство при закрытой двери при нажатии кнопки включения.

Условия эксплуатации

Для применения шахтного трансформатора необходимы следующие условия:

• Колебания температуры воздуха от -45°С до +40°С;
• Уровень влажности в атмосфере до 100% при температуре 25°С;
• Уровень нагрузок в местах эксплуатации должен быть не более первой степени жесткости (ГОСТ 16926.2-90)

Комплект поставки

В комплект поставки входит:

• Трансформатор осветительный рудничный ТОР;
• Паспорт.

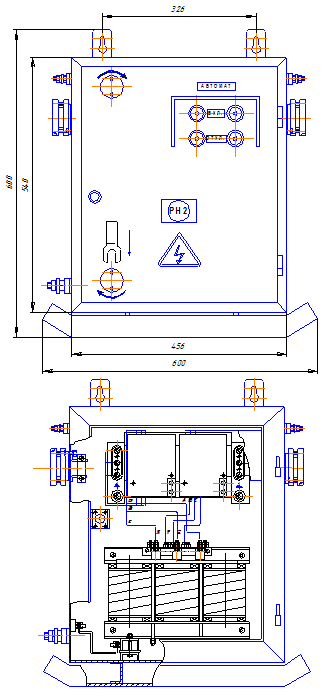

Рис.1 Габаритные и присоединительные размеры
