Реле ВЛ-73М...ВЛ-79М
Реле времени серии ВЛ-73М...ВЛ-79М разработаны для коммутации электроцепей в системах автоматики и защиты. В данных устройствах выдержка времени устанавливается предварительно.
Условия эксплуатации
Реле ВЛ-73М...ВЛ-79М производятся в двух климатических исполнениях для стран с тропическим климатом – климатическое исполнение О и для стран с холодным и умеренным климатом – УХЛ. Категория размещения 4. Данное оборудование может работать в отапливаемых закрытых помещениях, в которых климатические условия регулируются искусственно. В зоне работы реле среда должна быть невзрывоопасной и в ней должны отсутствовать токопроводящая пыль, агрессивные пары и газы в концентрациях, опасных для металла и изоляции.
|
Наименование параметра |
Значение |
|
Допустимая температура воздуха, °С |
-20…+55 |
|
Допустимая влажность воздуха, % |
|
|
Климатическое исполнение УХЛ, температура +25°С |
80 |
|
Климатическое исполнение О, температура +35°С |
98 |
|
Допустимая высота над уровнем моря, м не более |
2000 |
|
Наименование параметра |
Модификация реле |
||||||
|
ВЛ-73М |
ВЛ-74М |
ВЛ-75М |
ВЛ-76М |
ВЛ-77М |
ВЛ-78М |
ВЛ-79М |
|
|
Мощность потребляемая, Вт |
6,5 |
||||||
|
Время возврата реле в исходное состояние, с |
0,2 |
||||||
|
Время вторичной готовности, с |
0,3 |
5 |
|||||
|
Регулировка выдержки времени |
Ступенчатая |
||||||
|
Дискретность переключения уставок от максимальной уставки |
0,001 |
0,01 |
0,001 |
||||
|
Частота сети, Гц |
50-60 |
||||||
|
Допустимая пульсация питающего напряжения, % не более |
10 |
||||||
|
Допустимый длительный ток выходных контактов, А |
4 |
||||||
|
Минимальный ток включения и выключения контактов выходных, А |
0,01 |
||||||
|
Износостойкость механическая |
3х10⁷ |
||||||
|
Общее время нахождения реле под напряжением, ч не менее |
10000 |
||||||
|
Количество контактов |
1з+1р+1п |
2П |
1з+1р |
2п |
|||
|
Напряжение питания, В: |
|
||||||
|
универсальное |
24-220 |
110, 127, 200 |
|||||
|
дискретное |
110-127, 220 |
||||||
|
Выдержка времени |
0,1с-99,9ч 1-999с 0,1-99,9с 0,1-99,9мин 1-999мин 0,1-99,9ч |
0,1с-99ч 0,1-9,9с 1-99с 0,1-9,9мин 1-99мин 0,1-9,9ч 1-99ч |
0,1-99,9с |
||||
Особенности реле
- ВЛ-73М – однокомандное реле с выдержкой на включение, оснащенное контактом мгновенного действия;
- ВЛ-74М – Однокомандное реле на включение в случае прекращения подачи управляющего сигнала и отключении через установленное время;
- ВЛ-75М - Однокомандное реле на включение, присутствует подача управляющего сигнала, после снятия сигнала отключение через заранее установленное время;
- ВЛ-76М - Однокомандное реле, выдержка на включение;
- ВЛ-77М - Однокомандное реле, выдержка на отключение;
- ВЛ-78М – Циклическое реле, оснащенное независимой регулировкой;
- ВЛ-79М - Однокомандное реле с выдержкой времени при отключении питания.

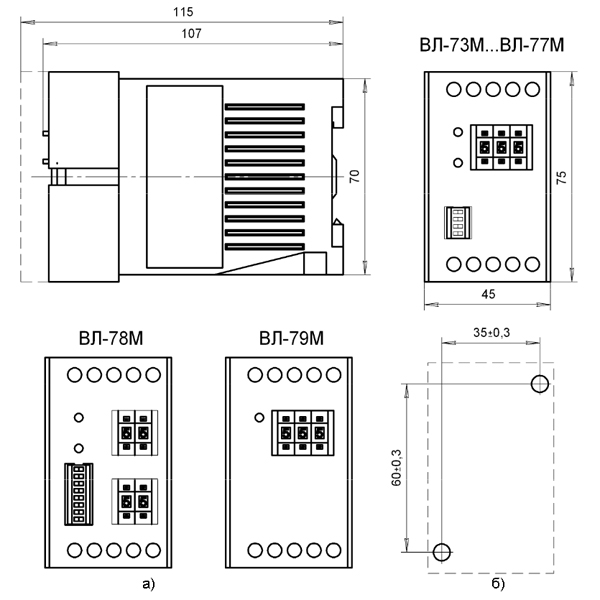

Рис. 1. Габаритные, установочные и присоединительные размеры
- Внешний вид реле;
- Разметка панели для установки реле.
