Реле контроля РКС-М

Реле контроля РКС-М предназначено для применения в схемах автоматического торможения трёхфазных асинхронных двигателей с короткозамкнутым ротором методом противовключения мощностью не более 10кВт.

Конструкция реле

Устройство реле основано на взаимодействии постоянного магнита с "беличьей клеткой", расположенной на стальном шихтованном барабане.

В корпусе реле  РКС-М помещена поворотная система типа "беличья клетка", внутри которой вращается постоянный магнит, присоединяемый к валу электродвигателя при помощи муфты сцепления. При вращении магнита в "беличьей клетке" наводится ток, создающий магнитный поток и взаимодействующий с потоком магнита. Вращающийся поток магнита увлекает в сторону вращения стальной барабан с "беличьей клеткой" и проворачивает поводок, расположенный на барабане.

Поводок воздействует на переключающие контакты реле и производит размыкание и замыкание одной пары контактов. Замыкающие контакты реле РКС-М включаются в цепь катушки контактора, осуществляющего противовключение электродвигателя для его торможения.

В период торможения электродвигателя, усилие на поводке реле РКС-М снижается настолько, что поворотная система реле возвращается в исходное положение, а цепь катушки тормозящего контактора разрывается в момент, когда скорость вращения электродвигателя близка к нулю. Момент отключения тормозящего контактора зависит от регулировки реле, собственного времени срабатывания контактора торможения, момента инерции вращающихся частей машины и электродвигателя, нагрузки в системе машины.

Для регулировки реле РКС-М служат регулировочные винты с пружинами, расположенными на каждой паре контактов. Натяг пружины тем больший, чем больше скорость вращения электродвигателя в момент отключения контактора торможения и чем больше собственное время отключения этого контактора.

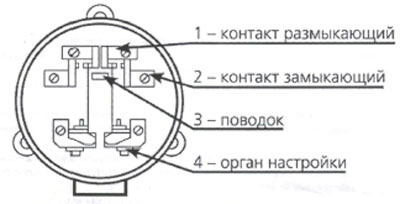

Рис.1. Схема реле контроля скорости РКС-М

Размещение и монтаж

Реле должно закрепляться на жестком металлическом основании таким образом, что бы ось вала реле была расположена горизонтально и строго совпадала с осью вала электродвигателя или вала передаточного механизма. Для выполнения этого требования на корпусе реле имеется центрирующий выступ диаметром 30 мм.
Наклон вала реле более чем на 5° не допускается.

Соединение вала с валом электродвигателя или валом передаточного механизма должно производиться через эластичную полумуфту, входящую в комплект реле.

Рекомендуется устанавливать реле РКС-М таким образом, чтобы отверстие ввода было расположено снизу. Перед установкой реле необходимо: пробить пленку, закрывающую отверстие ввода; зачистить края отверстия; очистить от краски центрирующий выступ и опорные поверхности лапок корпуса.

Каждый зажим реле допускает присоединение одного медного провода сечением до 1,5 кв.мм.

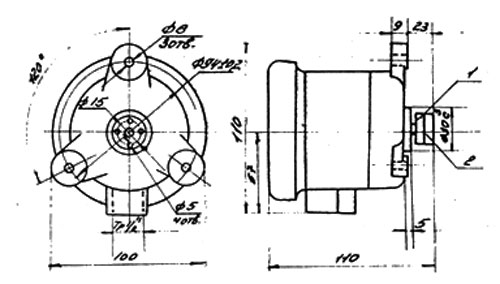

Рис.2. Габаритный чертеж реле контроля скорости РКС-М

Эксплуатация

Оптимальными условиями для использования реле контроля скорости РКС-М являются:

• место установки - в помещении.
• высота над уровнем моря - не более 2000 м
• относительная влажность воздуха - не более 90% при температуре +20 °С и не более 50% при +40 °С
• среда, окружающая реле - не взрывоопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем нормальную работу реле; а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию
• отсутствие непосредственного воздействия солнечной радиации
• вибрация мест крепления с частотой 50 Гц при ускорении 0,7 g
