Реле ВЛ-59

Производитель:
ПАО «Электротехнический завод Релсис»
Наличие:Под заказ
  • Описание

    • Реле времени ВЛ-59 разработано для подачи команды в электрические цепи управления систем автоматики и иных устройств после завершения отработки предварительно указанной выдержки времени. Также данное оборудование может работать как счетно-импульсное реле. В этом случае подача команды происходит после завершения отсчета, заранее установленного числа импульсов.

    Конструкция и принцип действия

    Конструкция реле ВЛ-59 состоит из: передней панели, клеммной колодки и кожуха. Все элементы схема размещены на печатной плате. Присоединение блока к клеммной колодке происходит при помощи разъема. Выдержка времени задается цифровыми переключателями, которые размещены на передней панели.

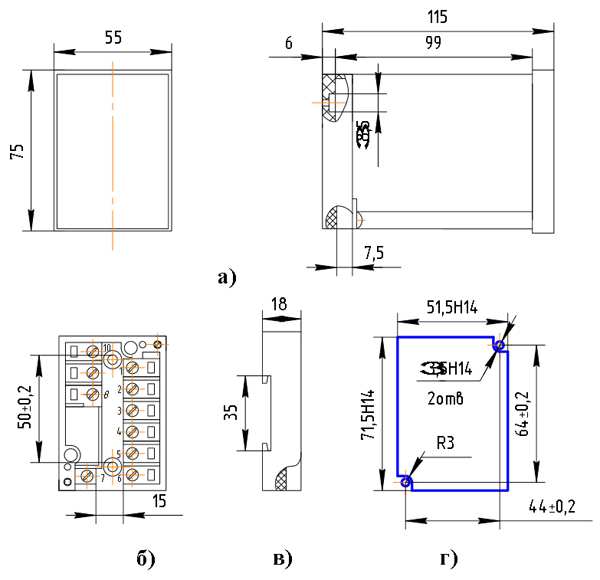

    Габаритные и установочные размеры

    Рис. 1. Габаритные размеры

    • Общий вид.
    • Клеммная колодка.
    • Клеммная колодка для установки на DIN-рейку.
    • Разметка панели для установки реле утопленным монтажем.

    Реле производиться с применением микросхем на основе полупроводниковых элементов. В состав изделия входит генератор импульсов, реле электромагнитное, выходной усилитель, счетчик импульсов и схема подавления дребезга.

    Реле ВЛ-59 может работать в режиме счета импульсов и режиме временного реле.

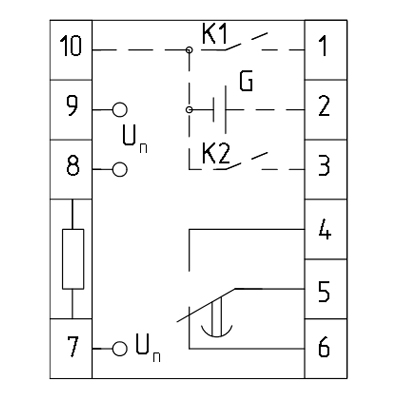

    Схема подключения

    Рис. 2. Схема подключения реле ВЛ-59

    В случае работы реле в режиме времени при подачи питания включается отсчет выдержки времени. В момент, когда число импульсов встроенного генератора, пришедших на счетчик, достигнет уставки, срабатывает выходное реле и останавливается счетчик. Для вторичного запуска следует заново подать напряжение.

    В случае работы реле ВЛ-59 как реле счета импульсов напряжение подается заранее, после чего формируется счетный импульс и дальше через схему поступает на счетчик. В момент, когда число поступивших импульсов достигает значения уставки, срабатывает выходное реле и происходит блокировка входа импульсов.

    Технические характеристики

    Наименование параметра

    Величина

    Напряжение питания номинальное, В



    Ток переменный, частота 50 Гц, 60 Гц

    240, 220, 110

    Ток постоянный

    220, 110, 24

    Мощность потребляемая, не более



    Ток переменный, ВА

    6

    Ток постоянный, Вт

    6

    Мощность индуктивной нагрузки отключаемая, не более



    Ток переменный, ВА



    Ток постоянный

    160

    ВТ

    16

    Напряжение, коммутируемое, В

    24-240

    Число переключающих контактов выходных

    1

    Ток выходной цепи, длительно допустимый, А не более

    4

    Время подготовки, с

    0,2

    Время возврата, с не более

    0,2

    Износостойкость коммутационная, циклов

    2,5х10⁶

    Износостойкость механическая, циклов

    6,3х10⁶

    Пределы уставок, с, мин

    0,1-100

    1-1000

    Наибольшая частота счета импульсов в секунду

    10

    Диапазон импульсов считываемых

    1-999

    Класс точности

    5/0,03

    Время дребезга счетных контактов, мс не более

    30

    Время разомкнутого или замкнутого состояния контактов счетных, мс не более

    30

    Напряжение питания резервного источника, В

    12

    Величина тока, потребляемого от резервного источника, мА не более

    20

    Масса, кг не более

    0,3

    Степень защиты

    IP40

    Корпус реле

    IP40

    Клеммная колодка

    IP10

    Условия эксплуатации

    Реле времени типа ВЛ-59 производят для работы в районах с умеренным и холодным климатом – климатическое исполнение УХЛ, и для районов с тропическим климатом – исполнение О. Категория размещения – 4. Данное оборудование должно устанавливаться только в закрытых отапливаемых помещениях, в которых климатические условия регулируются искусственно.

    Допустимые условия эксплуатации

    • Температура окружающего воздуха: +1°С…+55°С;
    • Относительная влажность: не более 80% при температуре +25°С для климатического исполнения УХЛ и не более 98% при температуре +35°С для климатического исполнения О;
    • Окружающая среда должна быть не взрывоопасной и не должна содержать токопроводящей пыли, паров и агрессивных газов в концентрациях, разрушающих металлы и изоляцию;
    • Высота над уровнем моря не должна превышать 2000 м.
