Звуковые колонны CS-4T

Звуковые колонны CS-4T предназначены для трансляции речевых сообщений и звуковых программ в системах громкоговорящего оповещения с распределенным звуком.

Принцип работы

Громкоговоритель оснащен линейным трансформатором TV1, рассчитанным на входное напряжение 120 В и позволяющим получение 2-х значений выходной мощности в зависимости от коммутации выходных обмоток.

Подключение к трансляционной линии производится при помощи клеммной колодки, доступ к которой осуществляется через отверстие на задней стенке громкоговорителей, закрытое заглушкой.

Для подключения громкоговорителей к трансляционной линии необходимо подключить к контакту клеммной колодки, соединенным с зеленым проводом громкоговорителя к проводу трансляционной линии, который подключен к зажиму усилительно- трансляционного устройства, обозначенному «0» или «СОМ», а к контакту, соединенным с синим проводом подключить второй провод трансляционной линии

Контакт клеммной колодки, соединенный с желто-зеленым проводом используется для заземления корпуса громкоговорителя.

При использовании нескольких громкоговорителей следует соблюдать полярность их подключения к трансляционной линии.

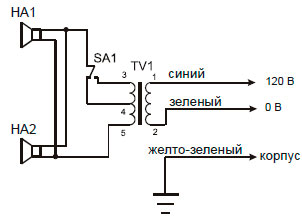

Рис.1. Схема громкоговорителя CS-4T
