Звуковые колонны CS-36T

Звуковые колонны CS-36T предназначены для высококачественной трансляция речевых сообщений и звуковых программ в закрытых помещениях (вестибюли, залы ожидания и т.д.).

Монтаж

Перед подключением АС к трансляционной линии необходимо убедиться в соответствии входного напряжения громкоговорителей рабочему напряжению линии (выходному напряжению усилительно-трансляционного устройства).

Подключение АС к трансляционной линии проводить в следующем порядке:

• установить АС в требуемом положении, используя входящее в состав комплекта поставки приспособление и руководствуясь возможными вариантами расположения
• присоединить провод трансляционной линии, который подключен к зажиму усилительно-трансляционного устройства, обозначенному «0» или «СОМ», к зажиму черного цвета клеммной колодки АС;
• второй провод трансляционной линии присоединить к зажиму красного цвета клеммной колодки АС;
• с помощью зажимных болтов приспособления для крепления окончательно зафиксировать рабочее положение АС.

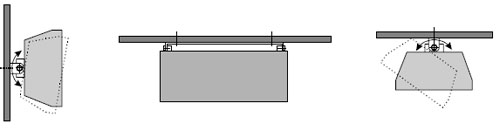

Рис.1. Схема монтажа звуковой колонны CS-36T
