Звуковые колонны CS-2T

Звуковые колонны CS-2T предназначены для трансляции речевых сообщений и звуковых программ в системах громкоговорящего оповещения с распределенным звуком.

Эксплуатация

Громкоговорители предназначены для установки в закрытых помещениях при отсутствии агрессивных сред, токопроводящей пыли и рассчитаны на непрерывную круглосуточную работу в следующих условиях эксплуатации:

• температура окружающего воздуха – от +1 до +40°С;
• относительная влажность воздуха при температуре +30°С и более низких температурах без конденсации влаги – не более 95%;
• атмосферное давление – от 84 до 106.7 кПа (от 650 до 800 мм.рт.ст.);
• вибрационные нагрузки при амплитуде смещения до 0,35мм в диапазоне 10-55 Гц.

Устройство и работа

Громкоговоритель оснащен линейным трансформатором TV1, рассчитанным на входное напряжение 120 В и позволяющим получение 2-х значений выходной мощности в зависимости от коммутации выходных обмоток.

Подключение к трансляционной линии производится при помощи клеммной колодки, доступ к которой осуществляется через отверстие на задней стенке громкоговорителей, закрытое заглушкой.

Для подключения громкоговорителей к трансляционной линии необходимо подключить к контакту клеммной колодки, соединенным с зеленым проводом громкоговорителя к проводу трансляционной линии, который подключен к зажиму усилительно- трансляционного устройства, обозначенному «0» или «СОМ», а к контакту, соединенным с синим проводом подключить второй провод трансляционной линии

Контакт клеммной колодки, соединенный с желто-зеленым проводом используется для заземления корпуса громкоговорителя.

При использовании нескольких громкоговорителей следует соблюдать полярность их подключения к трансляционной линии.

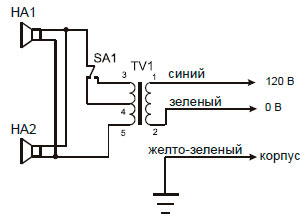

Рис.1. Схема звуковой колонны CS-2T
