Вставка плавкая ВП3Б-1
Вставка плавкая ВП3Б-1 плавкая быстродействующая малогабаритная предназначена для защиты электрических цепей постоянного и переменного тока РЭА от перегрузок и коротких замыканий.
| Условное обозначение предохранителя | ТУ | Приемка | Номинал (А, В) |
| ВП 3Б-1 | АГ0.481.304 ТУ | «1» |
1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4,0; 5,0; 6,3; 8,0; 10,0 А, 250В |
| ВП 3Б-1 В | АГ0.481.304 ТУ | «3» | |
| ВП 3Б-1 В | ОЮ0.481.005 ТУ | «7» |
Эксплуатация
Оптимальными условиями для использования вставки плавкой являются:
- Температура окружающего воздуха - от -60° С до +100° С.
- Относительная влажность при +25° С - до 98%.
- Допустимая синусоидальная вибрация для ВП3Б-1:
- диапазон частот - от 1 Гц до 3000 Гц;
- амплитуда ускорения - 200 м/с2.
- Акустический шум:
- диапазон частот - от 50 Гц до 10 000 Гц;
- уровень звукового давления - 150 дБ.
- Механический удар одиночного действия:
- пиковое ударное сопротивление - 10 000 м·с2;
- длительность действия - от 0,2 мс до 1 мс.
- Механический удар многократного действия для вставок ВП3Б-1:
- пиковое ударное сопротивление - 150 м·с2;
- длительность действия - от 1 мс до 3 мс.
- Линейное ускорение - 200 м/с2.
- Атмосферное пониженное рабочее давление - от 0,67 кПа до 297 кПа.
Вставки ВП3Б-1 допускаются для эксплуатации в условиях инея и росы.
| Параметры | Значения |
| Максимальное рабочее напряжение | 250 В |
| Частота напряжения | от 50 Гц до 2000 Гц |
| Номинальный ток срабатывания | 0,25 А; 0,5 А; 1 А; 2 А; 2,5 А; 3,15 А; 4 А; 5 А; 6,3 А; 8 А; 10 А |
| Отключающая способность при напряжении 250 В для номинальных токов | от 10·Iном до 35 А |
Предохранитель ВП2Б-1 имеет время срабатывания:
|
не более 1 с не более 0,3 с |
| Электрическая прочность изоляции | 900 В |
| Минимальный срок сохраняемости | не менее 20 лет |
| Корпус | керамический |
|
Габаритные размеры:
|
7,2 мм 30 мм |
| Масса | не более 4,5 г |

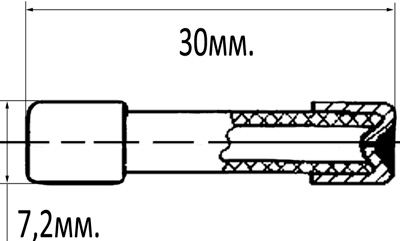

Рис.1. Чертеж вставки плавкой ВП3Б-1
