Держатель вставки плавкой ДВП 4-1
Держатель вставки плавкой ДВП 4-1 предназначен для эксплуатации со вставками плавкими в цепях постоянного и переменного тока РЭА.
| Параметры | Значения |
| Устанавливаемые вставки плавки: -тип | ВП 1-1 |
| габаритные размеры, мм, DхH | 4х15 |
| Максимальный работчий ток, А | 5,0 |
| Максимальное рабочее напряжение, В | 250 |
| Ток к.з, А, допустимый в течении 1с | 10Inom |
| Масса, г | 6,8 |
| Допустимое коичество смен вставок | 400 |
| Электрические параметры: | |
| сопротивление электрического контакта между выводами, Ом (со вставкой) | 0,01 |
| электрическая прочность изоляции между: -выводами; -выводами и корпусом, кВ эфф. | 20, |
| Сопротивление изоляции между выводами и корпусом, МОм | 1000 |
| Надежность: | |
| минимальная наработка, ч | 15000 |
| 95% срок сохраняемости, лет | 15 |
| Стойкость к механическим факторам: | |
| синусоидальная вибрация, диапазон частот/амплитуда ускорения, Гц/g | 1...3000/20 |
| многократные механические удары, g | 150 |
| одиночные механические удары, g | 1000 |
| линейное ускорение, g | 200 |
| акустические шумы, Гц/g | 50...10000/150 |
| Стойкость к климатическим факторам: | |
| климатическое исполнения | УХЛ, В по ГОСТ 15150-69 |
| повышеная температура внешней среды, оС | 100 |
| пониженая температура внешней среды, оС | -60 |
| пониженое атмосферное давление, рабочее/предельное, мм рт.ст. | 5/90 |
| повышенная относительная влажность воздуха, % | 98 при 35оС |
| атмосферные конденсированные осадки (иней, роса) | + |
| соляной туман, плесневые грибы | + |
| Стойкость к спецфакторам | группа исполнения 4У |

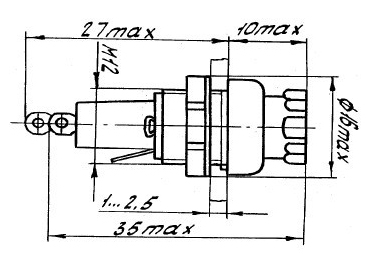

Рис.1 Габаритные размеры держателя вставки плавкой ДВП 4-1
