Держатель предохранителя ДВП 4-4
Держатель вставки плавкой ДВП 4-4 предназначен для эксплуатации со вставками плавкими в цепях постоянного и переменного тока РЭА.
Условия эксплуатации
Оптимальными условиями для использования держателя вставки плавкой ДВП 4-4 являются:
- температура окружающей среды - от -60° С до +100° С.
- относительная влажность - 98%.
| Условное обозначение изделия | ТУ | Приемка |
| ДВП 4-1 | АГ0.481.301 ТУ | «1» |
| ДВП 4-1 В | АГ0.481.301 ТУ | «3» |
| ДВП 4-1 В | га0.481.014 ТУ | «7» |

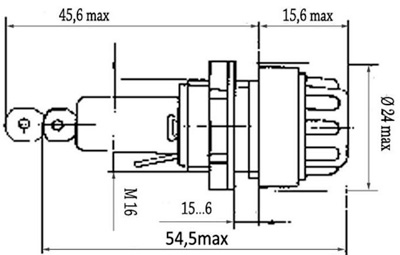

Рис.1. Габаритный чертеж держателя вставки плавкой ДВП 4-4
| Параметры | Значения |
| Номинальный ток | 10 А |
| Номинальное напряжение | 250 В |
| Минимальная наработка на отказ | не менее 10000 ч |
| Ресурс | 400 циклов |
| Способ крепления | гайка |
| Материал корпуса | карболит |
| Способ крепления | на панель |
Сопротивление:
|
1000 МОм 0,01 мОм |
| Температурный диапазон достигается фактическим применением для корпусных деталей термореактивных стекловолокнитов, пригодных для работы при температуре | от -85° С до +200° С |
|
Габаритные размеры вставки:
|
6,35 мм 32 мм |
|
Габаритные размеры держателя со вставкой:
|
не более 24 мм не более 61,2 мм |
| Масса | не более 20 г |
