Вставка плавкая ВП2Б-1

Артикул:

445

Обозначение:

ВП2Б-1

Производитель:

ЧПП «Сейм»

Цена по-запросу

Доставка по России и странам ЕАЭС

Варианты оплаты

В наличии

В корзину

Вставка плавкая ВП2Б-1 быстродействующая малогабаритная предназначена для защиты электрических цепей постоянного и переменного тока РЭА от перегрузок и коротких замыканий.

Эксплуатация

Оптимальными условиями для использования вставки плавкой ВП2Б-1 являются:

Температура окружающего воздуха от -60° С до +100° С.
Относительная влажностьдо 98% при +25° С .

Технические характеристики
Параметры	Значения
Максимальное рабочее напряжение	250 В
Частота напряжения	от 50 Гц до 2000 Гц
Номинальный ток срабатывания	0,25 А; 0,5 А; 1 А; 2 А; 2,5 А; 3,15 А; 4 А; 5 А; 6,3 А; 8 А; 10 А
Отключающая способность при напряжении 250 В для номинальных токов	от 10·I_ном до 35 А
Предохранитель ВП2Б-1 имеет время срабатывания: при номинальном токе 2,75 А при номинальном токе 4 А	не более 1 с не более 0,3 с
Электрическая прочность изоляции	900 В
Минимальный срок сохраняемости	не менее 20 лет
Корпус	керамический
Габаритные размеры: диаметр длина.	5,2 мм 20 мм
Масса	не более 2 г

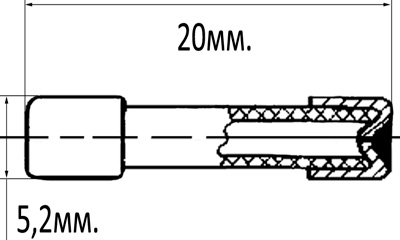

Схема габаритных размеров вставки плавкой ВП2Б-1

Рис.1. Схема габаритных размеров вставки плавкой ВП2Б-1

Модификации
Условное обозначение изделия	ТУ	Приемка	Номинал (А, В)
ВП 2Б-1	ТУУ31.2-32213936-008:2011 АГ0.481.304 ТУ	«1»	0,25; 0,5; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,15; 4,0; 5,0; 6,3; 8,0; 10,0 А, 250В
ВП 2Б-1 В	ТУУ31.2-32213936-008:2011 АГ0.481.304 ТУ	«3»
ВП 2Б-1 В	ОЮ0.481.005 ТУ	«7»
