Вставка плавкая ВП1-1
Вставка плавкая ВП1-1 представляет собой предохранитель, предназначенный для защиты электрических цепей постоянного и переменного тока РЭА частотой 50… 2000 Гц от перегрузок и коротких замыканий.
| Параметры | Значения |
| Отключающая способность | 35 А по АГ0.481.303 ТУ. По ОЮ0.480.003 ТУ отключающая способность при U-250В должна быть 10 Inom (для номинальных токов 0,25 – 1,0 А) и 5 Inom (для номинальных токов 2,0 – 5,0 А). |
| Время срабатывания при Inom-2.75 | не более 1,0 с, при Inom-4.0 - 0.1 с, для приемок «1» и «3» |
| Время срабатывания при Inom-2.75 | не более 1,0 с, при Inom-5.0 - 0.1 с, для приемок «5» и «7» |
| Электрическая прочность изоляции | 900 В |
| Корпус предохранителя | керамический |
| Габаритные размеры | Ø4х15 мм |
| Масса | 0,5 г |
| Минимальный срок сохраняемости | 20 лет для приемки "1" и "3", 25 лет для приемки "5" и "7" |
| Условное обозначение вставки плавкой | ТУ | Приемка | Номинал(А, В) |
| ВП 1-1 | АГ0.481.303 ТУ | «1» | 0,25; 0,5; 1,0; 2,0; 3,15; 4,0; 5,0 А, 250В |
| ВП 1-1 | АГ0.481.303 ТУ | «3» | |
| ВП 1-1 | ОЮ0.480.003 ТУ | «5» | |
| ВП 1-1 В | ОЮ0.480.003 ТУ | «7» |

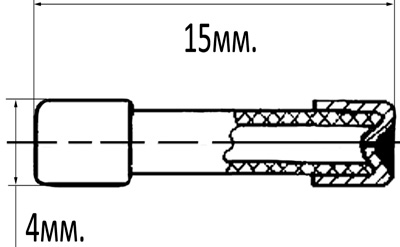

Рис.1. Габаритный чертеж вставки плавкой ВП 1-1
