Вставка плавкая ВП 1-2
Вставка плавкая ВП 1-2 предназначен для защиты электрических цепей постоянного и переменного тока РЭА частотой 50...2000 Гц от перегрузок и коротких замыканей.
Корпус - непрозрачный (керамический)
| Параметры | Значения |
| Код приемки | 5, 7, 9 |
| Номинальные токи, А | 025; 0,5; 1,0; 2,0; 3,15; 4,0; 5,0 |
| Максимальное рабочее напряжение, В | 250 |
| Размер, DхH, мм | 4,8х15 |
| Масса, г | 0,75 |
| Время срабатывания, с, не более, при токах 2075/4/5Inom | 1,0/0,1/0,1 |
| Отключающая способность, А | 10 Inom (0,25-1,0А) 5 Inom (2-5,0А) |
| Сопротивление изоляции при перегоревшемплавком элементе, Мом | 0,1 |
| Электрическая прочность изоляции,В | 900 |
| Надежность: | |
| минимальная наработка, ч, в предельно допустимых ТУ режимах и условиях (5,7)/ в н.к.у (1,3) | 600/1500 |
| 95% срок сохраняемости, лет | 25/20 |
| Стойкость к механическим факторам: | |
| синусоидальная вибрация, диапазон частот/амплитуда ускорения, Гц/g | 1...3000/20 |
| многократные механические удары, g | 150 |
| одиночные механические удары, g | 1000 |
| линейное ускорение, g | 200 |
| акустические шумы, Гц/дБ | 50...10000/150 |
| Стойкость к климатическим факторам: | |
| климатическое исполнения | УХЛ, В по ГОСТ 15150-69 |
| повышеная температура внешней среды, оС | 100 |
| пониженая температура внешней среды, оС | -60 |

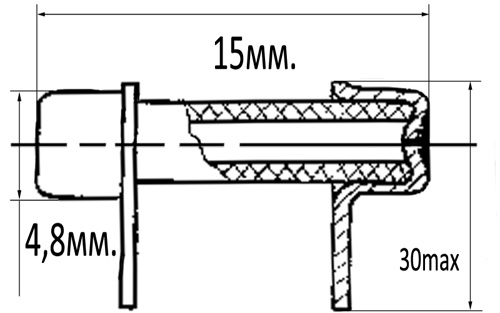

Рис.1 Схема габаритных размеров вставки плавкой ВП1-2
