Трансформаторы тока ТТЗ-63БМ
Трансформаторы тока ТТЗ-63БМ предназначены для применения совместно с блоками защиты типа ПМЗ, ТЗП и др., и служат для защиты отходящих присоединений распределительных сетей напряжением до 1200 В от токов короткого замыкания и перегрузок.Трансформаторы ТТЗ-БМ являются аналогами трансформаторов типа ТТЗ-Б с сохранением установочных размеров и вольт-амперной характеристики при использовании с блоками защиты типа ПМЗ, ТЗП и пр.

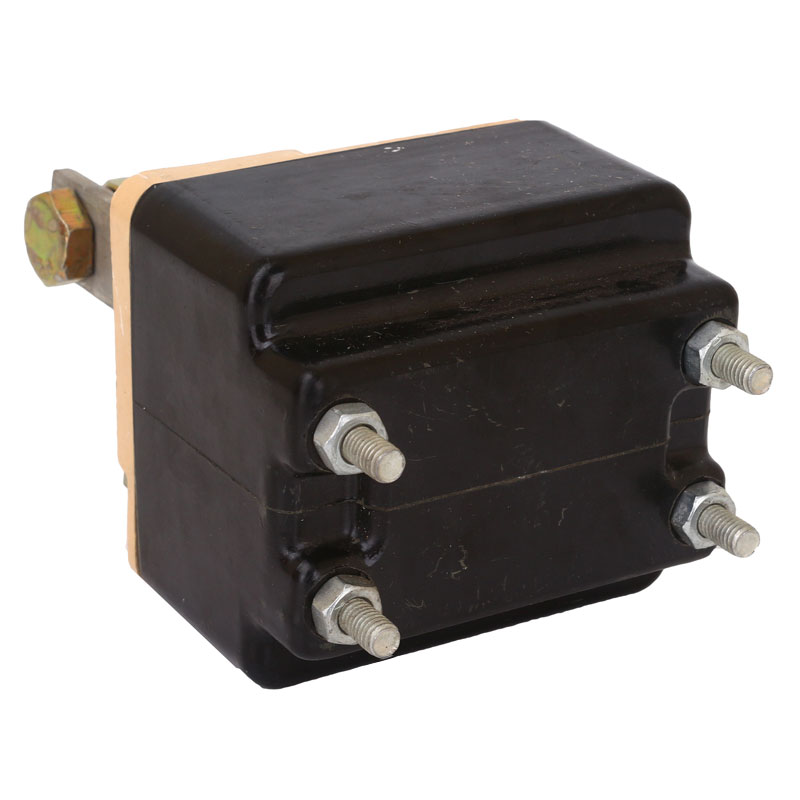

Рис.1 Трансформатор тока ТТЗ-63БМ
| Номинальное напряжение электрической сети, в которой могут быть установлены трансформаторы тока типа ТТЗ-БМ, В, не более |
1140 |
| Номинальный ток, А | 63 |
| Выходное напряжение на зажимах вторичной обмотки при подключенном к ней эталонном резисторе 78 Ом при токе первичной обмотки трансформаторов тока, равном номинальному, В |
11±0,5 |
| Выходное напряжение на зажимах вторичной обмотки при подключенном к ней эталонном резисторе 78 Ом при токе первичной обмотки трансформаторов тока, равном 6-кратному номинального, В |
65±1,5 |
| Частота сети, Гц | 50 |
| Сопротивление изоляции не менее, МОм | 100 |
| Габариты трансформаторов, мм: | 82х80х97-127 |
| Масса трансформаторов, кг, не более | 1 |
Условия эксплуатации
Трансформаторы предназначены для эксплуатации в следующих условиях:
- температура окружающего воздуха от -10 до +60 °С;
- относительная влажность окружающей среды до 100% при температуре 35 °С;
- вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
- рабочее положение датчика в пространстве не регламентируется.
- Климатическое исполнение — УХЛ5 по ГОСТ 15150-69.

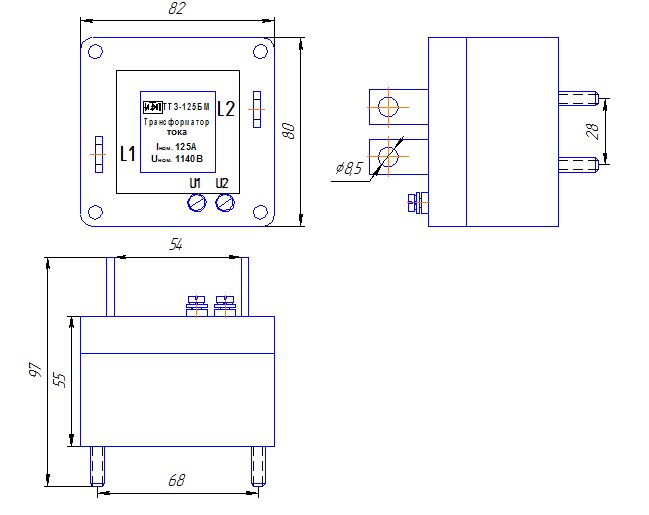

Рис.2 Габаритные размеры
Комплект поставки
- Трансформатор тока — 1шт.
- Паспорт (на партию).
