Трансформаторы тока ТТЗ-320БМ
Трансформаторы тока ТТЗ-320БМ предназначены для применения совместно с блоками защиты типа ПМЗ, ТЗП и др., и служат для защиты отходящих присоединений распределительных сетей напряжением до 1200 В от токов короткого замыкания и перегрузок.Трансформаторы ТТЗ-БМ являются аналогами трансформаторов типа ТТЗ-Б с сохранением установочных размеров и вольт-амперной характеристики при использовании с блоками защиты типа ПМЗ, ТЗП и пр.

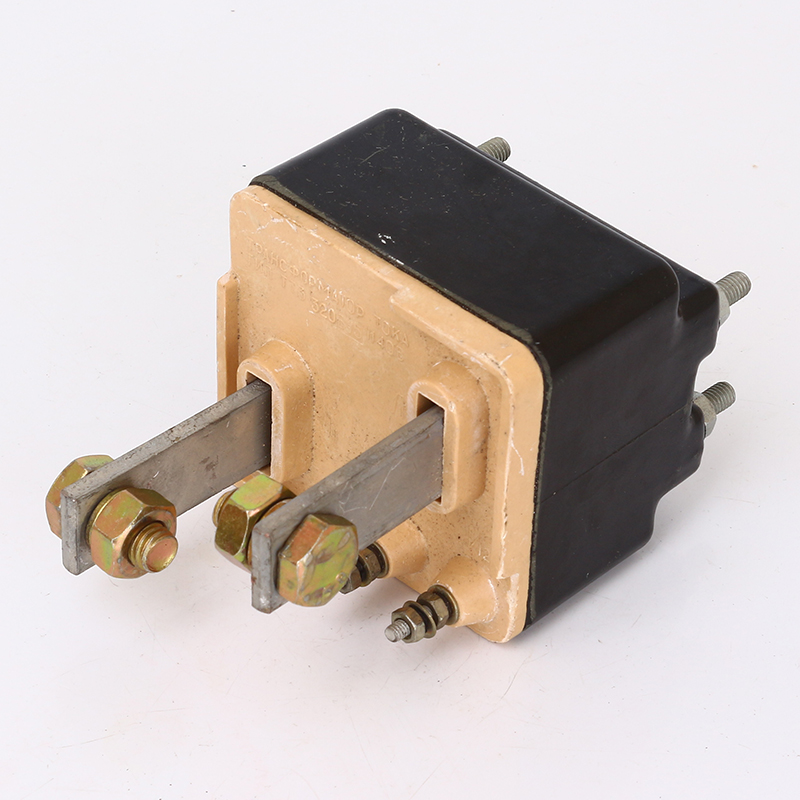

Рис.1 Общий вид трансформатора
| Номинальное напряжение электрической сети, в которой могут быть установлены трансформаторы тока типа ТТЗ-БМ, В, не более |
1140 |
| Номинальный ток, А | 320 |
| Выходное напряжение на зажимах вторичной обмотки при подключенном к ней эталонном резисторе 78 Ом при токе первичной обмотки трансформаторов тока, равном номинальному, В |
11±0,5 |
| Выходное напряжение на зажимах вторичной обмотки при подключенном к ней эталонном резисторе 78 Ом при токе первичной обмотки трансформаторов тока, равном 6-кратному номинального, В |
65±1,5 |
| Частота сети, Гц | 50 |
| Сопротивление изоляции не менее, МОм | 100 |
| Габариты трансформаторов, мм: | 82х80х97-127 |
| Масса трансформаторов, кг, не более | 1 |
Применение
Трансформаторы применяются для таких устройств как:
- взрывобезопасные электромагнитные пускатели ПВИ-250БТ, ПВР-125, ПВР-250, ПВР-315, ПВИР-250Т, ПВР-125Р, ПВР-250Р. Данные типы пускателей применяются для управления двигателями с короткозамкнутым ротором в сетях с нейтралью изолированной в шахтах.
- комплектные распределительные устройства КРУВ-6 (КРУВ-6ВВ (В), КРУВ-6ВВ (С), КРУВ-6ВВ (ОП), которые применяются для распределения электроэнергии с напряжением 6 кВ и частотой 50 Гц. Кроме того, данные распрделительные устройства служат защитой сетей с нейтралью изолированной, а также управления подземными токоприемниками угольных шахт, которые опасны по пыли или газу.
- распределительных устройствах с высокой/низкой нагрузкой, взрывозащищенных подстанций КТПВ-100, 160, 400, 630/6-0,4/0,66/1,2, ТСВП-100,160,400,630/6-0,4/0,66/1,2, ПВКТ-100,160,400,630/6-0,4/0,66/1,2.
Эксплуатация
Трансформаторы предназначены для эксплуатации в следующих условиях:
- температура окружающего воздуха от -10 до +60 °С;
- относительная влажность окружающей среды до 100% при температуре 35 °С;
- вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
- рабочее положение датчика в пространстве не регламентируется.
- Климатическое исполнение — УХЛ5 по ГОСТ 15150-69.
Гарантии
Предприятие-изготовитель гарантирует соответствие трансформаторов тока требованиям технических условий, при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных конструкторской документацией.Срок гарантии устанавливается 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.

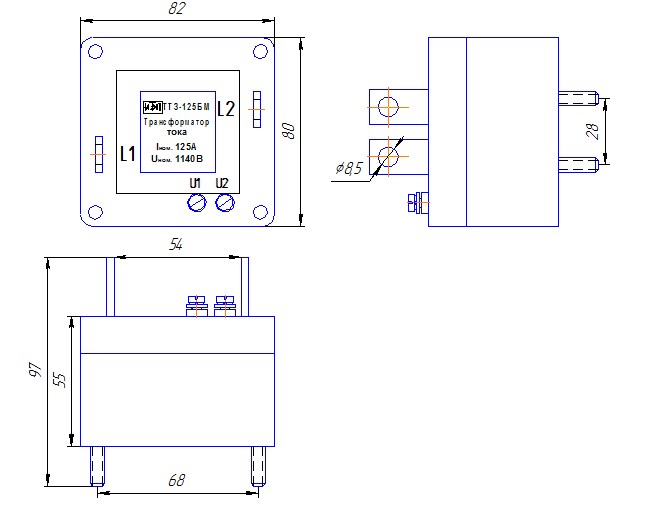

Рис.2 Габаритные размеры трансформатора
