Трансформаторы тока ТТЗ-250БМ

Трансформаторы тока ТТЗ-250БМ предназначены для применения совместно с блоками защиты типа ПМЗ, ТЗП и др., и служат для защиты отходящих присоединений распределительных сетей напряжением до 1200 В от токов короткого замыкания и перегрузок.Трансформаторы ТТЗ-БМ являются аналогами трансформаторов типа ТТЗ-Б с сохранением установочных размеров и вольт-амперной характеристики при использовании с блоками защиты типа ПМЗ, ТЗП и пр.

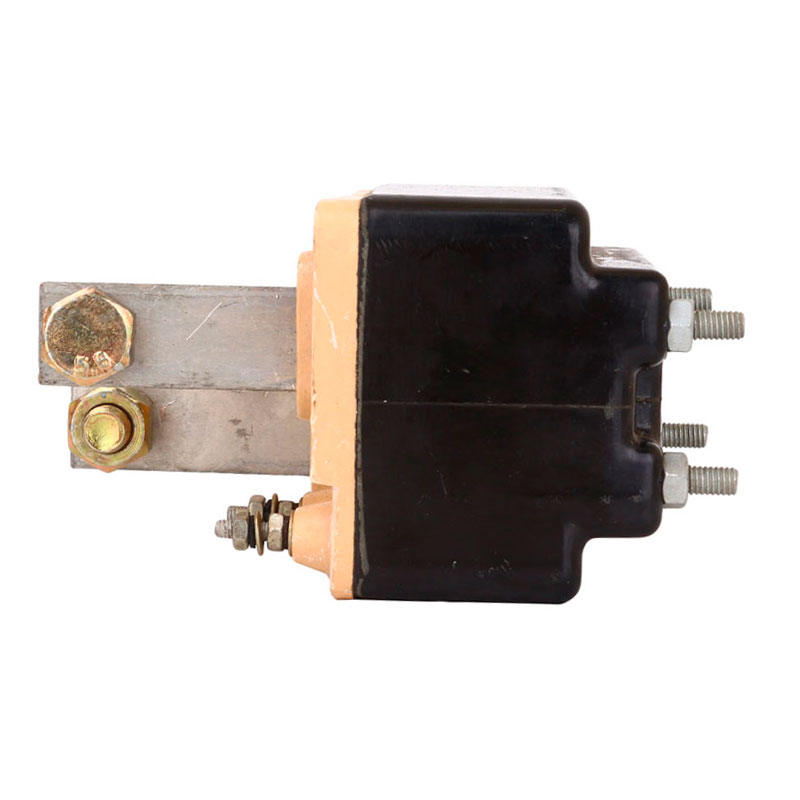

Рис.1 Трансформатор тока ТТЗ-250БМ

Эксплуатация

Трансформаторы предназначены для эксплуатации в следующих условиях:

• температура окружающего воздуха от -10 до +60 °С;
• относительная влажность окружающей среды до 100% при температуре 35 °С;
• вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
• рабочее положение датчика в пространстве не регламентируется.
• Климатическое исполнение — УХЛ5 по ГОСТ 15150-69.

Область применения

Трансформаторы применяются для таких устройств как:

• взрывобезопасные электромагнитные пускатели ПВИ-250БТ, ПВР-125, ПВР-250, ПВР-315, ПВИР-250Т, ПВР-125Р, ПВР-250Р. Данные типы пускателей применяются для управления двигателями с короткозамкнутым ротором в сетях с нейтралью изолированной в шахтах.
• комплектные распределительные устройства КРУВ-6 (КРУВ-6ВВ (В), КРУВ-6ВВ (С), КРУВ-6ВВ (ОП), которые применяются для распределения электроэнергии с напряжением 6 кВ и частотой 50 Гц. Кроме того, данные распрделительные устройства служат защитой сетей с нейтралью изолированной, а также управления подземными токоприемниками угольных шахт, которые опасны по пыли или газу.
• распределительных устройствах с высокой/низкой нагрузкой, взрывозащищенных подстанций КТПВ-100, 160, 400, 630/6-0,4/0,66/1,2, ТСВП-100,160,400,630/6-0,4/0,66/1,2, ПВКТ-100,160,400,630/6-0,4/0,66/1,2.

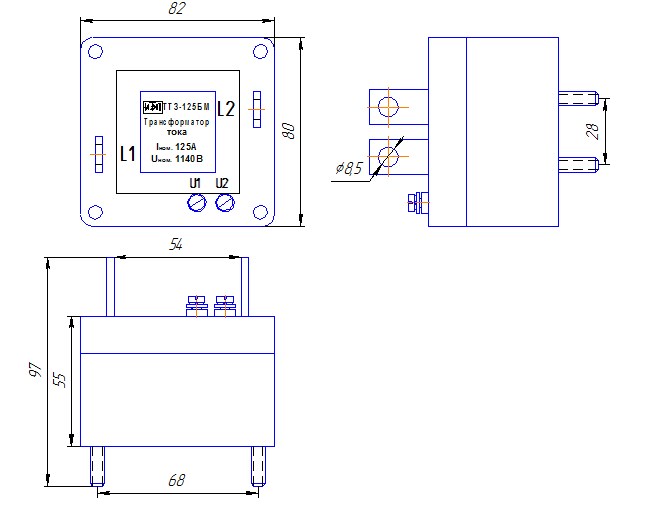

Рис.2 Габаритные размеры трансформатора

Комплект поставки

• Трансформатор тока — 1шт.
• Паспорт (на партию).
