Трансформатор ТОР-1,6
Трансформатор рудничный ТОР-1,6 используются в светительных сетях при необходимости питания напряжением 36В.
Область применения
Трансформатор в основном применяется в невзрывоопасных, ненасыщенных газом и пылью предприятиях горнорудной промышленности, рудниках и обогатительных фабриках, осветительных сетях шахт.
Конструкция трансформатора
Конструкция трансформатора ТОР состоит из металлического корпуса, с силовым трансформатором, вводным и выводным автоматическим выключателем, концевыми выключателями и опорными изоляторами внутри. С помощью рукоятки на двери происходит включение и выключение автоматов и оповещение и подаче напряжения.
Обе стороны оснащены вводным автоматическим выключателем в комплекте с независимым расцепителем, кабельными вводами. Когда открывается дверь трансформатора происходит снятие с него напряжения с помощью автоматического выключателя.
Включается устройство при закрытой двери при нажатии кнопки включения.
| Параметры | Значения |
| Уровень номинального напряжения в первичной цепи, В | 380, 380/660 |
| Уровень номинального напряжения во вторичной цепи, В | 36 |
| Уровень номинального тока первичной обмотки, А | 2,0 |
| Уровень номинального тока нагрузки, А | 25 |
| Уровень номинальной мощности, кВ·А | 1,6 |
| Частота, Гц | 50 |
| Уровень защиты | IP54 по ГОСТ 14254-96 |
| Климатическое исполнение | УХЛ2 по ГОСТ 15150-69 |

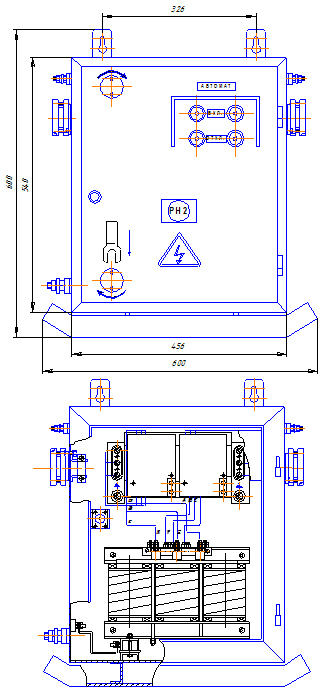

Рис. 1. Присоединительные и габаритные размеры
Условия применения
Для применения шахтного трансформатора необходимы следующие условия:
- Колебания температуры воздуха от -45°С до +40°С;
- Уровень влажности в атмосфере до 100% при температуре 25°С;
- Уровень нагрузок в местах эксплуатации должен быть не более первой степени жесткости (ГОСТ 16926.2-90)
Комплектация
В комплект поставки входит:
- Трансформатор осветительный рудничный ТОР;
- Паспорт.
