Трансформатор путевой ПТЦ-М 579.10.34

Обозначение:
ПТЦ-М 579.10.34
Производитель:
ЧАО ХЭЗ «ТРАНССВЯЗЬ»
Наличие:Под заказ
  • Описание

    • Трансформатор путевой ПТЦ-М 579.10.34 предназначен для применения в аппаратуре СЦБ в качестве согласующего в диапазоне частот (100-800) Гц.

    Трансформатор путевой ПТЦ-М 579.10.34

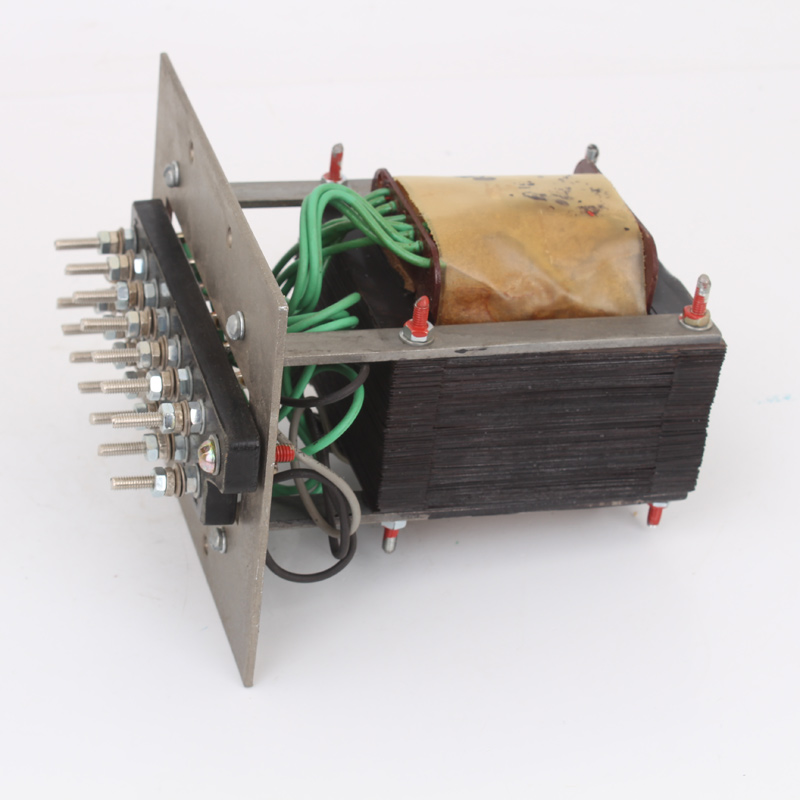

    Рис.1 Трансформатор путевой ПТЦ-М 579.10.34

    Область применения

    Трансформатор устанавливается на стативах постов ЭЦ и в напольных шкафах автоблокировки.

    Комплект поставки

    • Трансформатор путевой ПТЦ-М 579.10.34 - 1 шт,
    • Паспорт - 1 экз,
    • Комплект монтажных частей:
      • Винт В1.М5.6х20.58.019. ГОСТ 17473-80 - 4 шт,
      • Гайка 2М5.6Н.5.016 ГОСТ 5916-70 - 8 шт,
      • Шайба 5.65Г05 ГОСТ 6402-70 - 4 шт,
      • Шайба 5.01019 ГОСТ 11371-78 - 4 шт.
    Технические характеристики
    Параметры Значения
    Ток холостого хода первичной обмотки не более 1,3 А
    Ток, потребляемый при нагрузке на вторичной обмотке не более 2,1 А
    Электрическая прочность изоляции 1000 В
    Сопротивление изоляции не менее 50 МОм
    Габаритные размеры 152х165х114 мм
    Масса 4 кг
    Напряжения на вторичных обмотках в режиме холостого хода
    Выводы обмоток 4 - 5 5 - 6 7 - 8 8 - 9 10 - 11 11 - 12 12 - 13
    Напряжение, В 14,2 - 15,7 14,2 - 15,7 5,7 - 6,3 2,9 - 3,1 1,42 - 1,57 0,85 - 0,94 0,57 - 0,63

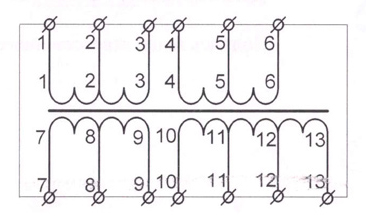

    Схема электрическая принципиальная

    Рис.2 Схема электрическая принципиальная
