Термопреобразователь ТСП-1288,ТСМ-1288
Термопреобразователи сопротивления ТСП/ТСМ-1288 относятся к классу устройств, используемых для контроля и измерений температуры разной среды, а именно:
- газовой;
- жидкой;
- твердой.
Кроме этого, устройство применяется для определения температуры воздушной среды в изотермических и грузовых вагонах.
| Рабочий диапазон измеряемых температур, °С | для ТСП-1288 (d=6 мм) | от -50 до +250 |
| для ТСП-1288 (d=8 мм) | от -50 до +150 | |
| для ТСП-1288 (рис.2) | от 0 до +300 | |
| для ТСП-1288 (рис.3) | от -50 до +60 | |
| для ТСМ-1288 | от -50 до +150 | |
| Условное обозначение НСХ преобразования (ГОСТ 6651) | ТСП-1288 | 50П, 100П |
| ТСМ-1288 | 50М, 100М | |
| Класс допуска (ГОСТ 6651) | ТСП-1288 | А,В |
| ТСМ-1288 | В,С | |
| Схематическое изображение соединений (ГОСТ 6651) | для рис.2 | 2 |
| для рис.1,4 | 3 | |
| для рис.3 | 4 | |
| Показатель тепловой инерции, сек | для ТСП-1288 (d=6 мм) | 8 |
| для ТСП-1288 (d=8 мм) | 30 | |
| для ТСП-1288 (рис.2) | 40 | |
| для ТСП-1288 (рис.3) | 20 | |
| для ТСМ-1288 (d=6 мм) | 20 | |
| для ТСМ-1288 (d=8 мм) | 30 | |
| Условное давление измеряемой среды Pу, МПа | d=6 мм | 0,4 |
| d=8 мм | 4,0 | |
| Материал головки по рис.1 | прессматериал АГ-4В | |
| Материал защитной арматуры | сталь 08Х13 или 12Х18Н10Т | |

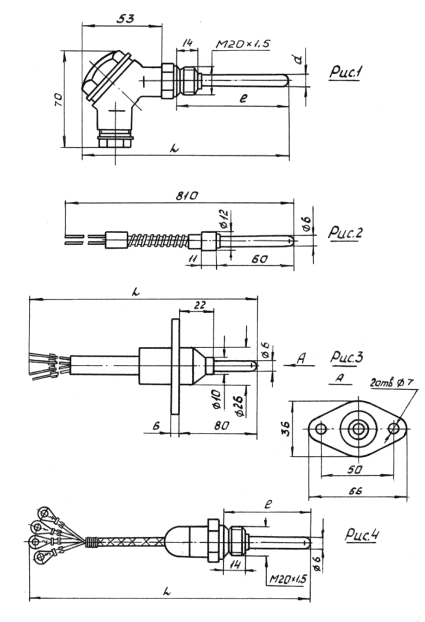

Рис. 1 Габаритные размеры ТСП/ТСМ-1288
| d,мм | 8 | 8 или 6 | 8 | ||||||
| Рис.1 | l,мм | 80 | 100 | 120 | 160 | 200 | 250 | 320 | 500 |
| L,мм | 143 | 163 | 183 | 223 | 263 | 313 | 383 | 563 | |
| Рис.3 | L,мм | 530 | 3080 | 4580 | 16080 | 20080 | |||
| d,мм | 8 | 8 или 6 | 8 | ||||||
| Рис.4 | l,мм | 80 | 100 | 120 | 160 | 200 | 250 | 320 | 500 |
| L,мм | 620 | 640 | 660 | 700 | 740 | 790 | 860 | 1040 | |
