Термопреобразователь ТСМ-364-01
Термопреобразователь сопротивления ТСМ-364-01 предназначен для измерения температуры жидкостей и газов (вода, масло, воздух) дизеля тепловоза.
| Параметр | Значение |
| Рабочий диапазон измеряемых температур, °С | от 0 до 150 |
| Условное обозначение НСХ | 50М |
| Класс допуска | B |
| Условное давление измеряемой среды Ру, МПа | 1,6 |
| Материал защитной арматуры | сталь 12Х18Н10Т |

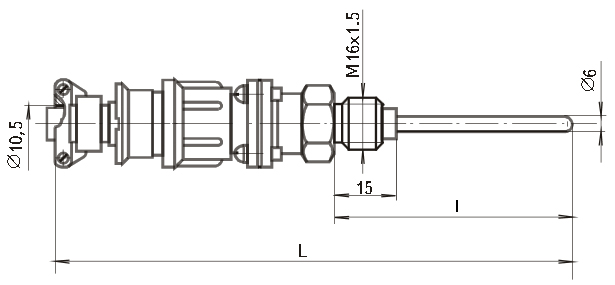

Рис. 1 Габаритные размеры термопреобразователя ТСМ-364-01
| Обозначение | Размеры, мм | Масса, г | |
| L | l | ||
| 5Ц2.821.410 | 160 | 60 | 115 |
| -01 | 180 | 80 | 120 |
| -02 | 200 | 100 | 125 |
| -03 | 220 | 120 | 130 |
Рис. 2 Схематическое изображение соединений
