Термопреобразователи сопротивления ТСП-1290В, ТСМ-1290В
Термопреобразователи сопротивления ТСП-1290, ТСМ-1290 предназначены для измерения температуры воздуха в помещениях, в том числе атомных электростанций.
На атомных станциях устанавливаются в технологически необслуживаемых помещениях зоны строгого режима.
Термопреобразователи работоспособны при температуре окружающего воздуха от минус 50 до 150 °С и относительной влажности воздуха 100% при температуре 35 °С.
Принцип работы
В основу технологии работы термопреобразователя ТСП-1290В, ТСМ-1290В положена возможность материала изменять величину электрического сопротивления при наличии градиента температуры. Фиксируя значение электрического сопротивления чувствительного элемента можно за определенным алгоритмом получить температуру. Именно таким образом проводятся измерения при помощи этих устройств.
Конструкционные особенности
В качестве измерительного чувствительного элемента применяется платиновая спираль, либо же катушка их медной проволоки. Элемент помещается в специальную стальную арматуру, надежно защищающую его от механических воздействий и коррозии. При помощи коммутационных контактов элемент подключают в электрическую цепь.
Рис.1 Схема соединений внутренних проводников
| Диапазон измеримых температур, °С | от минус 50 до 150 |
|
Условное обозначение НСХ ТСП-1290 |
50П, Pt50,100П, Pt100 |
| ТСМ-1290 | 50М |
|
Значение сопротивления при 0 °С, Ом ТСП-1290 |
50±0,06; 100±0,12 |
| ТСМ-1290 | 50±0,06 |
| Класс допуска | В |
|
Время термической реакции т63,2%— с |
120 |
|
Температурный коэффициент а, °С-1 ТСП-1290 |
0,00391; 0,00385 |
| ТСМ-1290 | 0,00428; 0,00426 |
|
Максимально допустимое отклонение от НСХ (допуск), °С |
±(0,3+0,005|t|) |
| Условное давление, МПа | 0,4 |
| Ресурс, ч | 80000 |
| для рис. 1 | прессматериал АГ -4В |
| для рис. 2 | сталь 12X18Н1 ОТ |
| Сейсмостойкость | 9 баллов по ДСТУБ.В.1.1-28:2010 |
| Пожароустойчивость | огнестойкие не распространяющие горение |
| Степень защиты от пыли и воды | IP65 |
| Класс безопасности (классификационное обозначение) | З(ЗН) по НП 306.2.141-2008 |

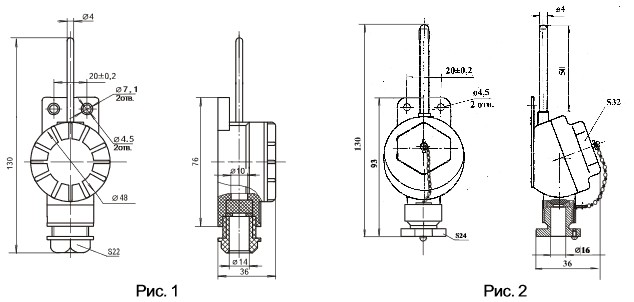

Рис.2 Габаритный чертеж термопреобразователей ТСМ-1290В, ТСП-1290В
