Термопреобразователь сопротивления ТСП-1287 предназначен для измерения температуры жидких и газообразных сред в химической и газовой промышленности и криогенной технике.

Технические характеристики
Параметры	Значения
Рабочий диапазон измеряемых температур, ° С	от -220 до +500
Условное обозначение НСХ преобразования (ГОСТ 6651)	50П, 100П
Класс допуска (ГОСТ 6651)	А, В
Показатель тепловой инерции, с, не более для рис. 1, 2, 3 для рис. 4, 5	8 10
Условное давление измеряемой среды Ру, Мпа (рис.1, 2, 3) для длин монтажной части L от 80 до 250 мм для длин монтажной части L от 320 до 500 мм	25 2,5
Материал головки термопреобразователя рис. 1 рис. 4	сплав алюминиевый сталь 12Х18Н10Т
Материал защитной арматуры	сталь 12Х18Н10Т

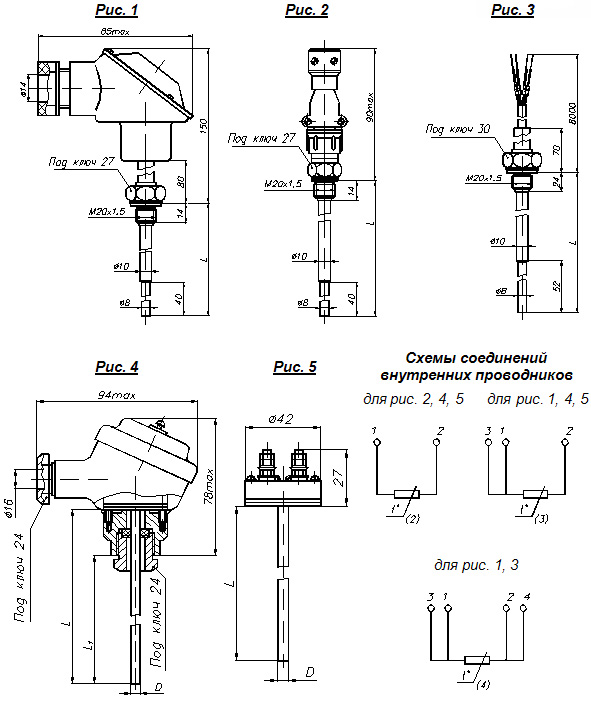

Рис.1 Габаритные размеры и схемы соединений внутренних проводников ТСП-1287

Принцип работы

В основу работы термопреобразователя положено известное физическое явление, которое заключается в том, что при изменении температуры металла или его сплава, электрическое сопротивление также будет меняться. Зная алгоритм зависимости величины сопротивления от температуры, можно установить какая температура в среде, с которой контактирует чувствительный элемент преобразователя.

Комплектация

термопреобразователь с платиновым чувствительным элементом;
электрический кабель;
инструкция по эксплуатации и техпаспорт.
