Термопреобразователь ТСМ/ТСП-1187
Термопреобразователь ТСМ/ТСП-1187 предназначены для измерения температуры жидких и газообразных сред во взрывоопасных зонах, в которых могут содержаться аммиак, азотоводородная смесь, углекислый газ, природный или конвертированный газ и его компоненты, а также агрессивные примеси сероводорода (H2S) и сернистого ангидрида (SO2).
Термопреобразователи имеют взрывобезопасный уровень взрывозащиты "взрывонепроницаемая оболочка" и маркировку взрывозащиты "IExdIICT6".
| ТУ 25-7363.036-79 | |
| Рабочий диапазон измеряемых температур, °С | |
| для ТСП-1187 (рис. 1, 4) | от -50 до +200 |
| для ТСП-1187 (рис. 2, 5) | от -200 до +500 |
| для ТСМ-1187 (рис. 3, 4) | от -50 до +150 |
| Условное обозначение НСХ преобразования (ГОСТ 6651) | |
| для ТСП-1187 | 50П, 100П |
| для ТСМ-1187 | 50М, 100М, 200М |
| Класс допуска (ГОСТ 6651) | B |
| Схема соединений (ГОСТ 6651) | 2, 3 |
| Количество чувствительных элементов | |
| для ТСП-1187 | 1 или 2 |
| для ТСМ-1187 | 1 |
| Показатель тепловой инерции, с, не более | |
| для ТСП-1187 (рис. 2, 5); ТСМ-1187 (рис. 3, 4) | 20 |
| для ТСП-1187 (рис. 1, d = 6 мм) | 8 |
| для ТСП-1187 (рис. 1, d = 6,5 мм ) | 9 |
| Условное давление измеряемой среды Pу, МПа | |
| для ТСП-1187 (рис. 4, 5); ТСМ-1187 (рис. 4) | 1 |
| для ТСП-1187 (рис. 2); ТСМ-1187 (рис.3) | 16 |
| для ТСП-1187 (рис. 1, d = 6,5 мм ) | 25 |
| для ТСП-1187 (рис. 1, d = 6 мм) | 32 |
| Материал защитой арматуры | |
| ТСП-1187 (рис.1) | сталь 12Х18Н10Т, 10Х17Н13М2Т или сплав ВТ1-0 |
| ТСП-1187 (рис.2) | сталь 12Х18Н10Т |
| ТСП-1187 (рис.4,5) | сталь 10Х17Н13М2Т |
| ТСМ-1187 (рис.3,4) | сталь 08Х13 или 10Х17Н13М2Т |
| Материал головки термопреобразователя | прессматериал АГ-4В |
| Головка термопреобразователя водозащищенного исполнения. | |
| Термопреобразователи могут комплектоваться: | |
| ТСП-1187 (рис. 4, 5); ТСМ-1187 (рис. 4) | штуцером передвижным 5Ц4.473.002, 5Ц4.473.005, 5Ц4.473.006 |
| Для подсоединения к вторичному прибору (потенциометру, логометру и т.д.) термопреобразователи могут комплектоваться монтажным комплектом 4.065.000 соответственно под кабель в трубе или под кабель бронированный. | |

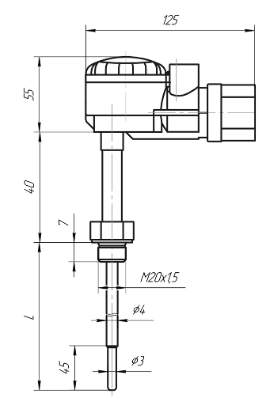

Рис.1 Габаритные размеры термопреобразователя ТСП-1187

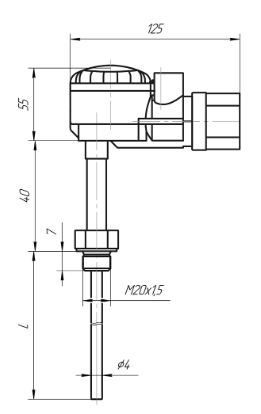

Рис.2 Габаритные размеры термопреобразователя ТСМ-1187
