Термопреобразователь ТСМ-0387
Термопреобразователь сопротивления ТСМ-0387 предназначен для измерения температуры обмоток турбо- и гидрогенераторов и крупных электрических машин.
| Параметр | Значение |
| Диапазон измеряемых температур | от 0 до 150 |
| Условное обозначение НСХ | 50М |
| Класс допуска | C |
| Масса, не более, кг | 0,02 |

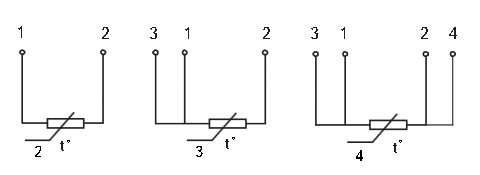

Рис.1 Схематическое изображение соединений
| Обозначение | Рисунок | Схема соединений | Размеры, мм | ||
| l | L | L1 | |||
| 5Ц2.822.019 | 1 | 2 | 10 | 150 | 100 |
| -01 | 25 | 65 | |||
| -02 | 2 | 3 | 10 | 150 | 260 |
| -03 | 25 | 65 | |||
| -04 | 3 | 4 | 10 | 150 | |
| -05 | 25 | 65 | |||

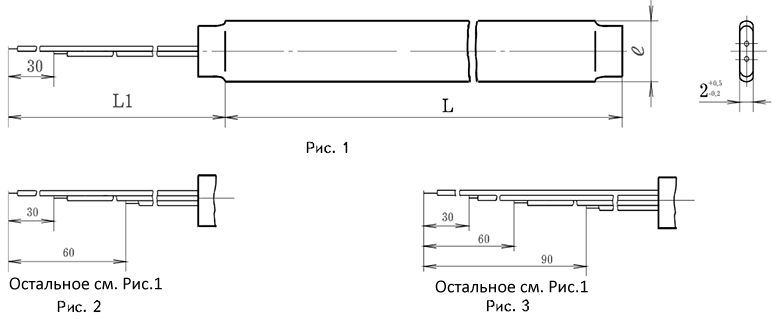

Рис.2 Габаритные размеры термопреобразователей ТСМ-0387
