Термопреобразователь сопротивления ТСПР-0196
Термопреобразователь сопротивления ТСПР-0196 предназначен для измерения разницы температур теплоносителей в открытых и закрытых системах теплоснабжения. Применяется в составе измерительных систем учета количества тепловой энергии, использованной потребителями.
В состав термопреобразователя входят два однотипных термопреобразователя сопротивления (пара термопреобразователей).
| Наименование | Значения |
| Рабочий диапазон измеряемых температур, С | от 0 до 155 |
| Диапазон измерения температур, С | от 0 до 160 |
| Допустимые значения разницы сопротивления пары термопреобразователей в температурном эквиваленте для одинаковых температур, С | 0,05; 0,1 |
| Условное обозначениеНСХ | 100П, 500П, Pt100, Pt500, Pt1000 |
| Класс допуска | В |
| Условное давление измеряемой среды, МПа | 6,3 |
| Материал защитной арматуры | 12Х18Н10Т |
| Материал головки | прессматериал АГ-4В или алюминиевый сплав для евроголовок |
| Монтажная длина, мм | 80, 100, 120, 160, 200 |
| Длина кабеля, мм | 2000, 4000, 6000 |
| Диаметр резьбы | М20х1,5, G1/2 |
Пример заказа
1. Обозначение термопреобразователей сопротивления по системе предприятия-изготовителя.
2. Номер рисунка.
3. Обозначение НСХ.
4. Класс допуска.
5. Схема соединений.
6. Количество чувствительных элементов (1 или 2).
7. Длина монтажной части (L), мм.
8. Диаметр монтажной части, мм.
9. Длина внешней части, мм.
10. Крепеж (если без крепления, то поставить риска).
11. Вариант головки, или длина выводов, мм.
12. Материал защитного корпуса.
13. Рабочий диапазон измерения температур.

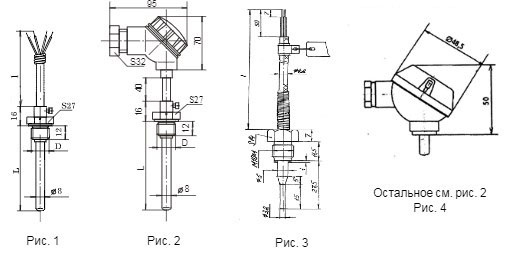

Рис.1 Схема габаритных размеров ТСПР-0196
