Термопреобразователь сопротивления ТСП-1588
Термопреобразователь ТСП-1588 представляет собой стационарное устройство с погружаемым чувствительным элементом из платины.
| Наименование параметра | ТСП-1588 |
| Предельное давление в среде измерений РУ | 1 МПа |
| Диапазон измерений, °С | 0...+150 |
| Монтажная часть составляет, мм | 200...3150 |
| Номинальная статистическая характеристика преобразования | 2х100П |
| Класс допуска | В |
| Показатель тепловойинерции не должен превышать, с | 50 |
| Используемая сталь в защитной арматуре | 12Х18Н10Т; 08Х18Н12Б; 10Х17Н13М2Т |
| Схема соединениячувствительного элемента | 2x2 |
| Вес, кг | 0,9... 7,0 |

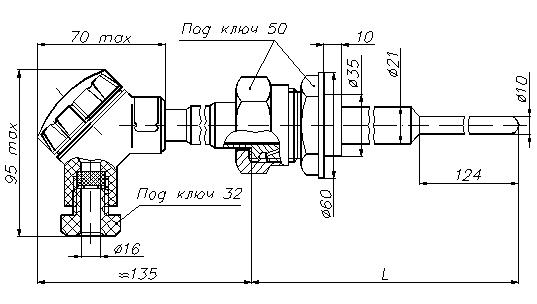

Рис. 1 Габаритные размеры ТСП-1588
| Обозначение | Материал защитной арматуры | L, мм | Масса, кг, не более |
| 5Ц2.822.037 | Сталь 12Х18Н10Т |
200 | 0,9 |
| 5Ц2.822.037-01 | 320 | 1,09 | |
| 5Ц2.822.037-02 | 400 | 1,25 | |
| 5Ц2.822.037-03 | 500 | 1,46 | |
| 5Ц2.822.037-04 | 800 | 2,15 | |
| 5Ц2.822.037-05 | 1000 | 2,54 | |
| 5Ц2.822.037-06 | 1250 | 3,1 | |
| 5Ц2.822.037-07 | 1600 | 3,8 | |
| 5Ц2.822.037-08 | 2000 | 4,7 | |
| 5Ц2.822.037-09 | 2500 | 6,0 | |
| 5Ц2.822.037-10 | 3150 | 7,0 | |
| 5Ц2.822.037-11 | Сталь 08Х18Н12Б |
200 | 0,9 |
| 5Ц2.822.037-12 | 320 | 1,09 | |
| 5Ц2.822.037-13 | 400 | 1,25 | |
| 5Ц2.822.037-14 | 500 | 1,46 | |
| 5Ц2.822.037-15 | 800 | 2,15 | |
| 5Ц2.822.037-16 | 1000 | 2,54 | |
| 5Ц2.822.037-17 | 1250 | 3,1 | |
| 5Ц2.822.037-18 | 1600 | 3,8 | |
| 5Ц2.822.037-19 | 2000 | 4,7 | |
| 5Ц2.822.037-20 | 2500 | 6,0 | |
| 5Ц2.822.037-21 | 3150 | 7,0 | |
| 5Ц2.822.037-22 | Сталь 10Х17Н13М2Т |
200 | 0,9 |
| 5Ц2.822.037-23 | 320 | 1,09 | |
| 5Ц2.822.037-24 | 400 | 1,25 | |
| 5Ц2.822.037-25 | 500 | 1,46 | |
| 5Ц2.822.037-26 | 800 | 2,15 | |
| 5Ц2.822.037-27 | 1000 | 2,54 | |
| 5Ц2.822.037-28 | 1250 | 3,1 | |
| 5Ц2.822.037-29 | 1600 | 3,8 | |
| 5Ц2.822.037-30 | 2000 | 4,7 | |
| 5Ц2.822.037-31 | 2500 | 6,0 | |
| 5Ц2.822.037-32 | 3150 | 7,0 |
Рис. 2 Схема соединенийвнутренних проводников
