Термопреобразователь сопротивления ТСП-0287
Термопреобразователь сопротивления ТСП-0287 предназначен для измерения температуры твердых тел (металла), а также жидких и газообразных сред на движущихся транспортных средствах и в промышленности.
| Наименование | Значения |
| Диапазон измерения температур, С | от -50 до 400 |
| Условное обозначение НСХ | 100П, 500П, 1000П, Pt100, Pt500, Pt1000 |
|
Класс допуска рис.1 рис.2,3,4,5 |
А В |
|
Материал защитной арматуры рис.1 рис.2, рис.3 рис.4 Рис.5 |
ВТ 1-0, 12Х18Н10Т 12Х18Н10Т 12Х18Н10Т или 10Х17Н13М2Т алюминиевый сплав D16T |
| Условное давление среды, МПа рис.1, рис.2, рис.3, рис.5 | 0,4 |
|
Длина кабеля, м рис.4 рис.4, рис.5 |
32 от 1 до 10 |

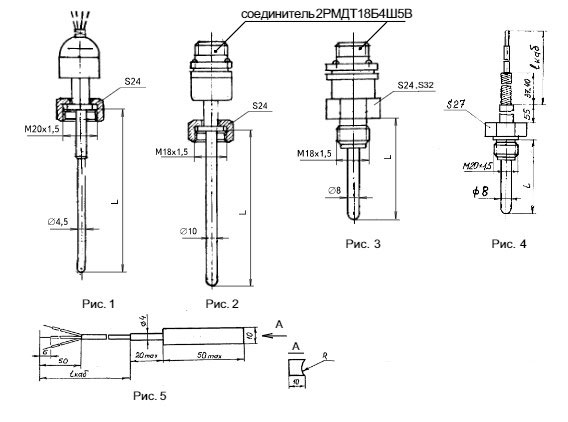

Рис.1 Схема габаритных размеров ТСП-0287
Рис.2 Схема подключения
Пример заказа
1. Обозначение термопреобразователей сопротивления по системе предприятия-изготовителя.
2. Номер рисунка.
3. Обозначение НСХ.
4. Класс допуска.
5. Схема соединений.
6. Количество чувствительных элементов (1 или 2).
7. Длина монтажной части (L), мм.
8. Диаметр монтажной части, мм.
9. Длина внешней части, мм.
10. Крепеж (если без крепления, то поставить риска).
11. Вариант головки, или длина выводов, мм.
12. Материал защитного корпуса.
13. Рабочий диапазон измерения температур.
| Марки сталей и сплавов | Условное обозначение при заказе | Рекомендуемая область применения | EN | AISI |
| 12Х18Н10Т | H10 | Максимальная температура применения 600°С длительно и 800°С кратковременно. Неустойчива в среде с содержанием серы | 1,4878 | 321Н |
| 10Х17Н13М2Т | H13 | Максимальная температура применения 800°С в воздухе и 400°С в условиях действия кипящей фосфорной, серной и 10% уксусной кислоты и сернокислых средах | 1,4571 | 316 (Те) |
| 10Х23Н1820Х23Н18 | H18 | Максимальная температура применения 1000°С длительно и 1050°С кратковременно. Окислительные газовые среды | 1,48451,4843 | 310S310 |
| 15Х25Т | 25T | Максимальная температура применения 1000°С длительно и 1100°С кратковременно. Сварные конструкции не должны подвергаться ударам | 1,4746 | — |
| Inconel 600(Только для ТХА-1007) | I 600 | Максимальная температура применения 1100 ° С длительно. Не рекомендуется в газовых средах с содержанием серы и углекислого газа при температуре 550°С и натрия при температуре выше 750°С | — | — |
| Inconel 601(Только для ТХА-1007) | I 601 | Максимальная температура применения 1200°С длительно и 1250°С кратковременно | — | — |
| Примечание. По просьбе заказчика в конструкции термопреобразователей сопротивления (ТО) и преобразователей термоэлектрических (ПТ) могут использоваться другие материалы, которые не указаны в таблице. | ||||
Варианты головок
Прессматериал АГ-4В

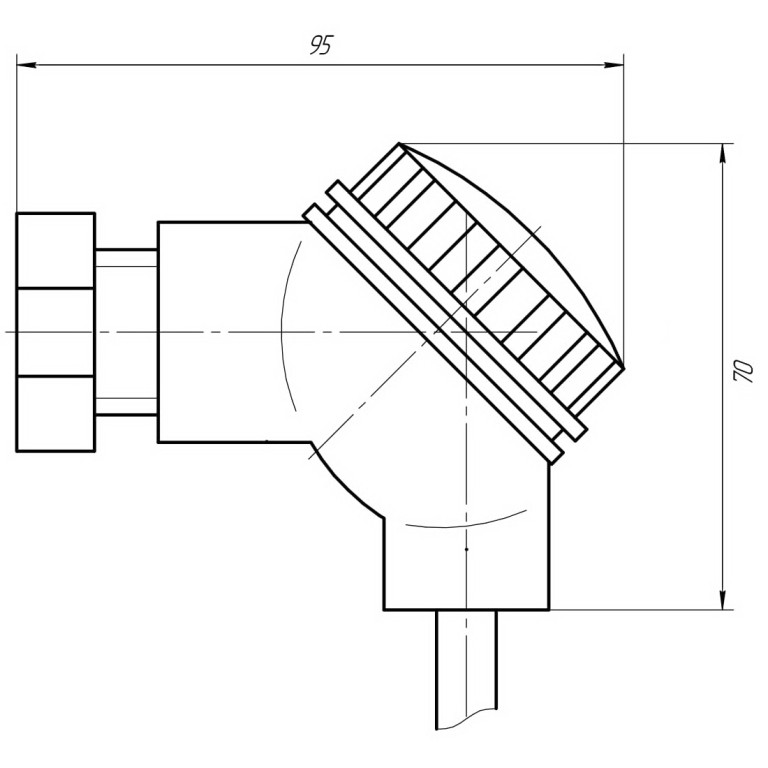

Рис.3 АГ-4В (П1)

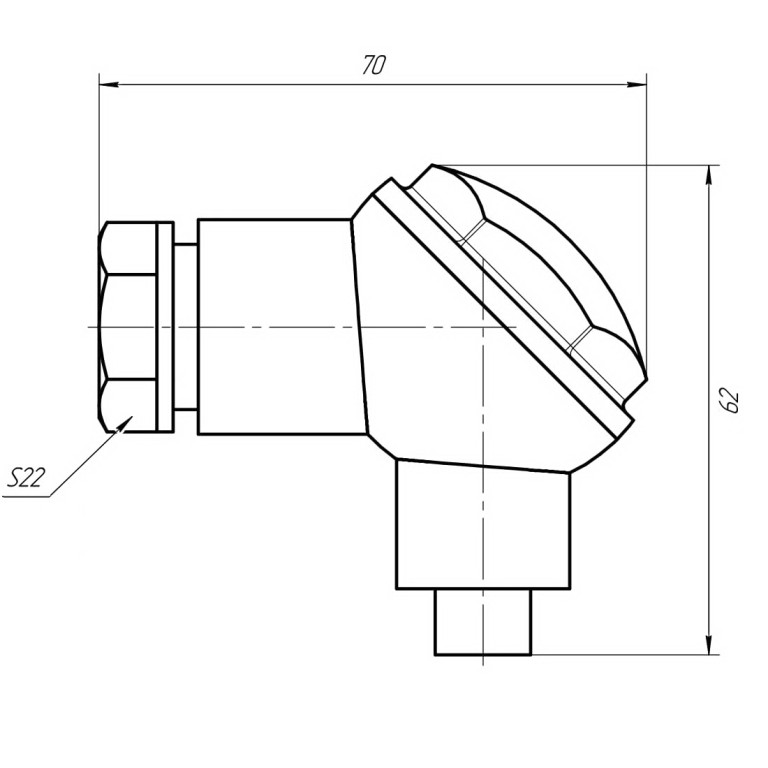

Рис.4 АГ-4В под сварку (П2)
Алюминиевый сплав

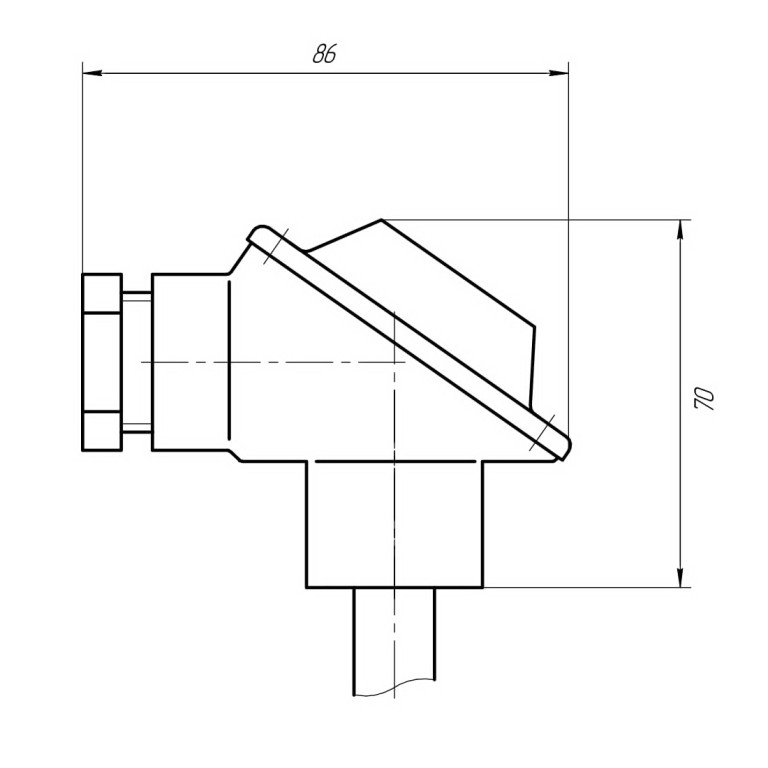

Рис.5 Силуминовая (А1)

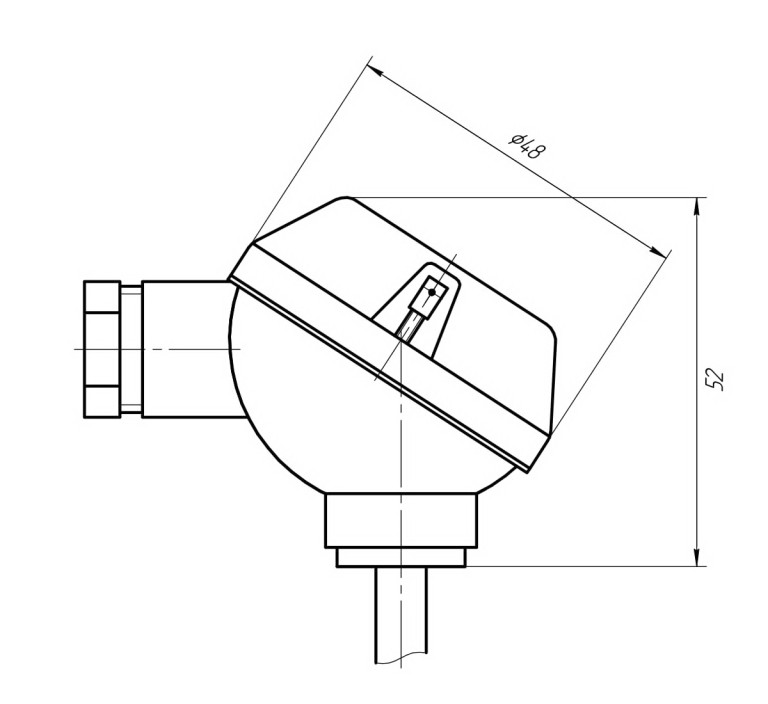

Рис.6 Евроголовка маленькая (А2)

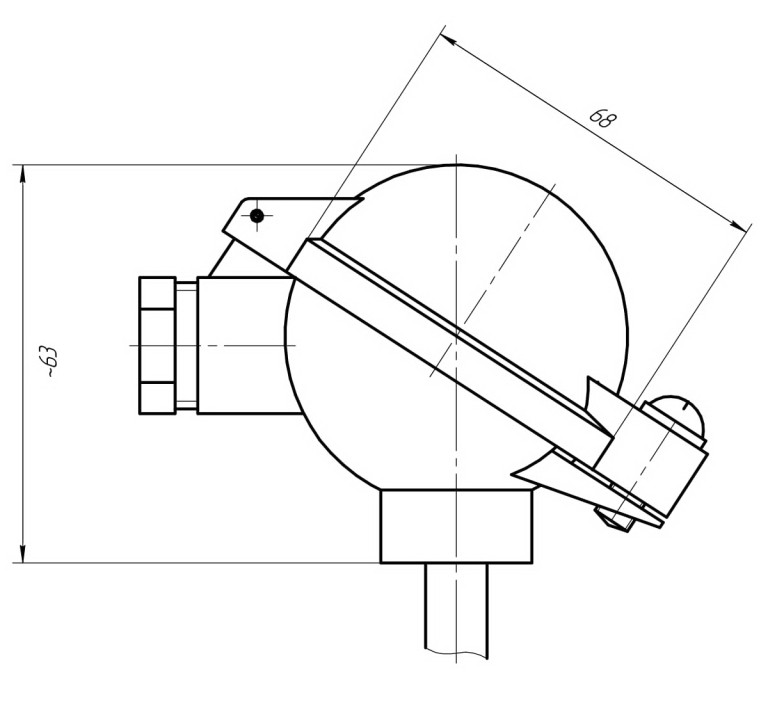

Рис.7 Евроголовка с винтом (А3)

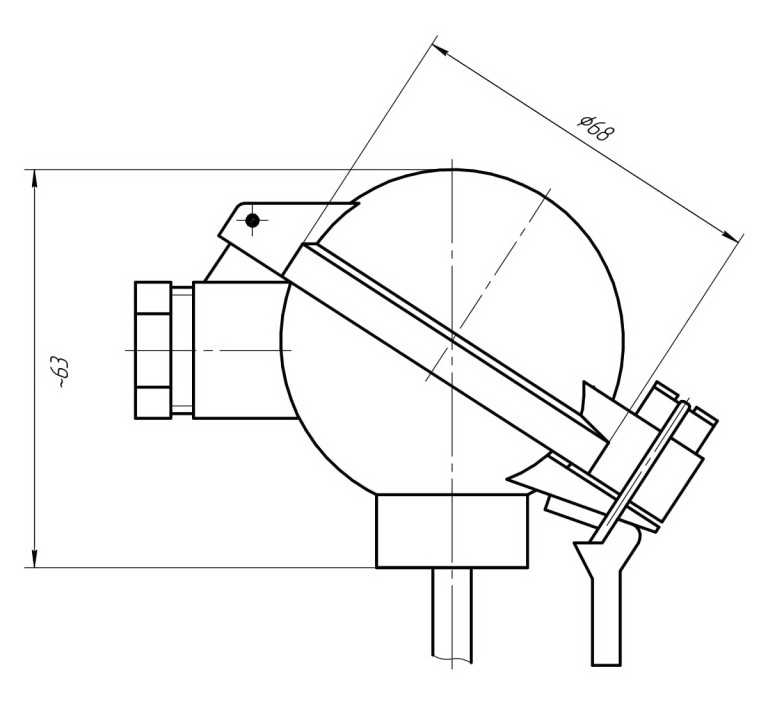

Рис.8 Евроголовка с защелкой (А4)
Нержавеющая сталь 12X18H10T

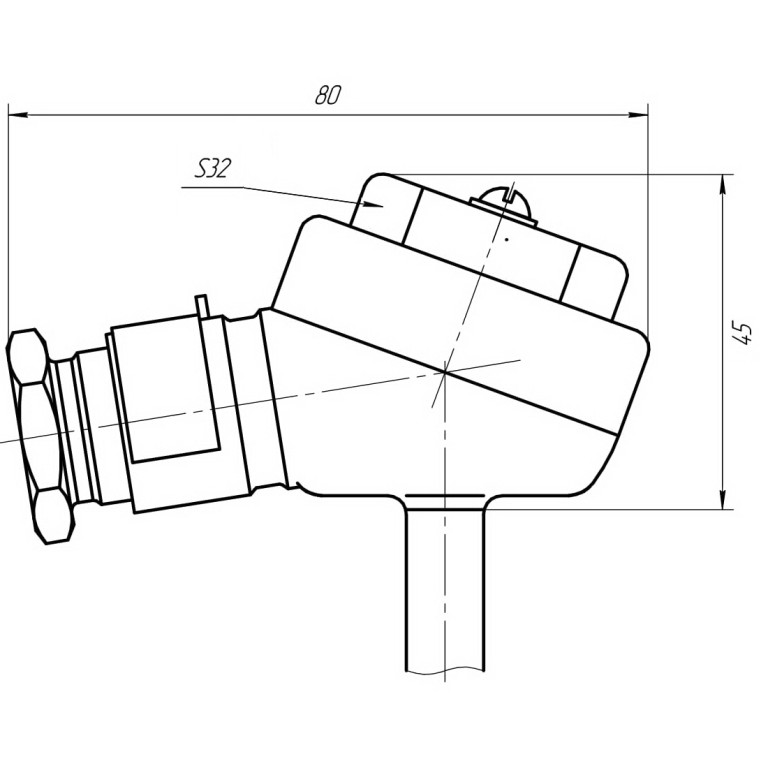

Рис.9 М48х1 (Н1)

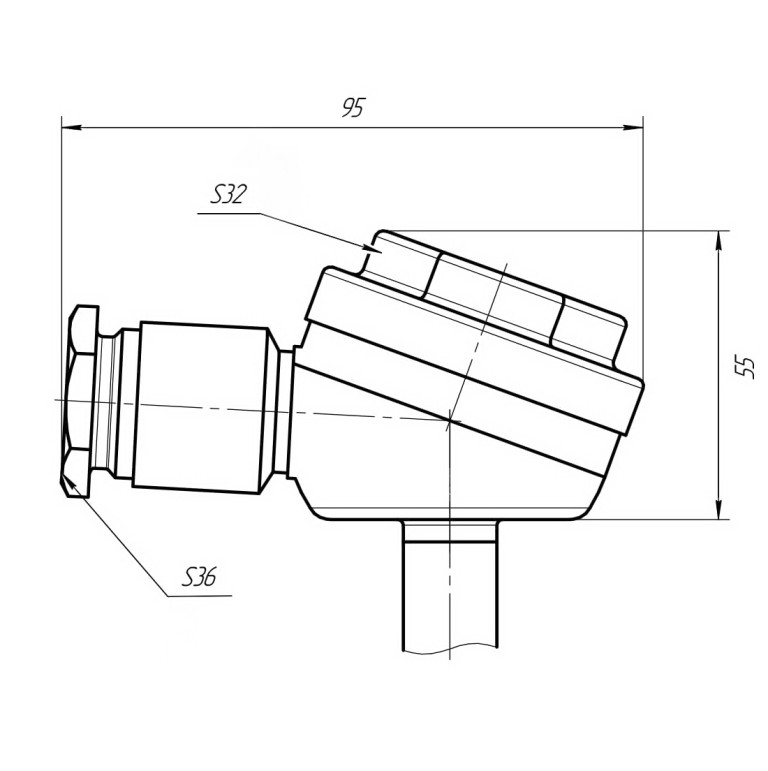

Рис.10 М60х1 (Н2)

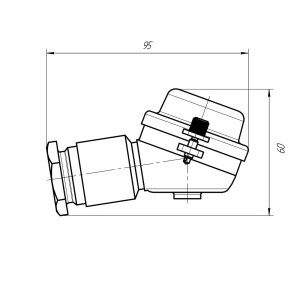

Рис.11 С откидной крышкой (Н3)
