Термопреобразователь сопротивления ТСМУ-1088, ТСПУ-1088
Термопреобразователь сопротивления ТСМУ-1088, ТСПУ-1088 предназначены для измерения температуры жидких и газообразных сред в различных отраслях промышленности.
Устройство и работа
Термопреобразователь сопротивления во взрывозащищенном исполнении осуществляет измерение температуры путем преобразования сигнала чувствительного элемента в унифицированный выходной нормированный сигнал постоянного тока 4-20 мА. Питание и передача выходного сигнала термопреобразователя сопротивлений осуществляется по двухпроводной токовой петле 4-20 мА. Зависимость выходного сигнала от измеряемой температуры - линейная
Термопреобразователь состоит из первичного преобразователя и измерительного преобразователя. Первичный преобразователь с чувствительным элементом из меди обозначается ТСМУ-1088, из платины - ТСПУ-1088. Термопреобразователи с чувствительным элементом из меди имеют невысокую термостабильность по сравнению с термопреобразователями с чувствительным элементом из платины, которые имеют наилучшие показатели надежности и термостабильности
Термопреобразователи термосопротивлений являются датчиками погружного типа, имеют наружную и погружную части. Степень защиты термопреобразователей от внешних воздействий обеспечивается их конструкцией и соответствует IP65
Термопреобразователи сопротивлений с унифицированным выходным сигналом ТСМУ-1088 и ТСПУ-1088 могут применяться во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей газов и паров с воздухом категории IIB групп Т1-Т4. Термопреобразователи сопротивлений ТСМУ-1088, ТСПУ-1088 обеспечивают вид взрывозащиты «искробезопасная электрическая цепь» и имеют маркировку взрывозащиты 0ExiaIIBT4 X / 1ExibIIBT4 X
Применение термопреобразователей сопротивления во взрывоопасной зоне «0» допускается при включении термопреобразователей в искробезопасные цепи барьеров искрозащиты, имеющих маркировку взрывозащиты не ниже ЕхiаIIB. В случае применения термопреобразователей сопротивления во взрывоопасной зоне «1» термопреобразователи могут включаться в искробезопасные цепи барьеров искрозащиты с маркировкой ExiaIIB
| Измеряемые температуры | |
| ТСПУ-1088 | -50…+500°С |
| ТСМУ-1088 | -50…+180°С |
| Схема подключения к источнику питания и сопротивлению | 2-проводная |
| Нормированный сигнал постоянного тока | 4…20 мА |
| Погрешность устройства | ± 1,0% |
| Номинальный уровень сопротивления токовой петли | 250 Ом |
| Электропитание от постоянного тока | 9…36В |
| Номинальное напряжение | 24 В |
| Полярность напряжения питания | любая |
| Винтовые клеммы для проводов сечением | 1,5 мм2 |
| Уровень давления среды измерения | До 6,3 МПа |
| Рабочие температуры окружающей среды | -40 …+70°С |

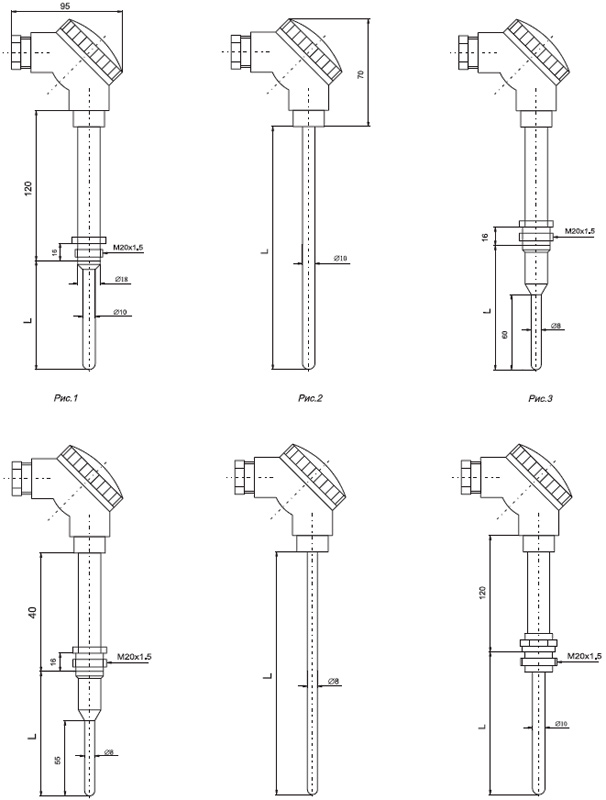

Рис.1 Чертеж термопреобразователей ТСМУ-1088, ТСПУ-1088
| Рис. 1 | 80** | 100** | 120 | 160 | 200 | 250 | 320 | 400 | 500 | |
| 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |||
| Рис. 2 | 320 | 500 | 800 | 1000 | 1250 | 1600 | 2000 | |||
| Рис. 3 | 120 | 160 | 200 | 250 | 320 | 400 | 500 | 630 | 800 | 1000 |
| Рис. 4 | 60 | 80 | 120 | 160 | 200 | 250 | 320 | 400 | 500 | 630 |
| Рис. 5 | 400 | 500 | 1600 | 2500 | ||||||
| Рис. 6 | 400 | |||||||||
По рис. 1, 2, 3, 4, 5, 6 изготавливаются термопреобразователи типа ТСП, по рис. 1, 2, 3 типа ТСМ

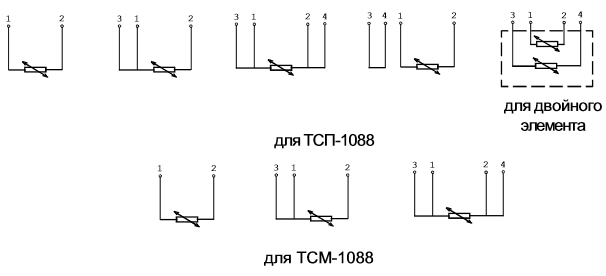

Рис.3 Схематическое изображение соединений
