Термопреобразователь сопротивления ТСМР-1291
Термопреобразователь сопротивления ТСМР-1291 состоит из двух однотипных преобразователей сопротивления (пары термопреобразователей), предназначенных для измерения разницы температур воды, которая используется для охлаждения леток в доменном производстве.
|
Параметр |
Значение |
| Рабочий диапазон измеряемой разницы температур, °С | от 0 до 25 |
| Диапазон изменения температуы, °С | от 0 до 100 |
| Условное обозначение НСХ | 500М |
| Класс допуска | С |
| Допустимые значения разницы сопротивлений пары термопреобразователей в температурном эквиваленте для одинаковых температур во всем диапазоне изменений температуры, не более, °С | 0,25 |
| Условное давление измеряемой среды Ру, МПа | 1,6 |
| Материал защитной арматуры | сталь 12Х18Н10Т |
| Длина L, мм | от 120 до 500 |

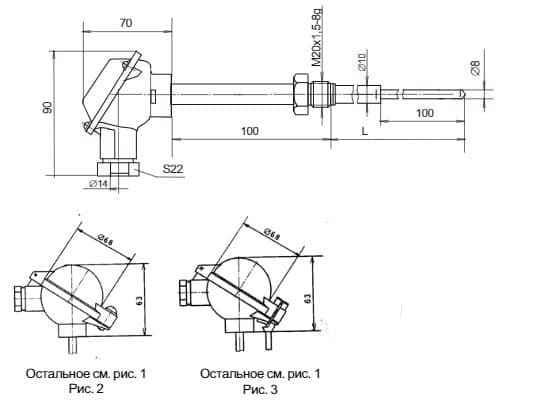

Рис.1 Схема габаритных размеров термопреобразователя ТСМР-1291
Пример заказа
1. Обозначение термопреобразователей сопротивления по системе предприятия-изготовителя.
2. Номер рисунка.
3. Обозначение НСХ.
4. Класс допуска.
5. Схема соединений.
6. Количество чувствительных элементов (1 или 2).
7. Длина монтажной части (L), мм.
8. Диаметр монтажной части, мм.
9. Длина внешней части, мм.
10. Крепеж (если без крепления, то поставить риска).
11. Вариант головки, или длина выводов, мм.
12. Материал защитного корпуса.
13. Рабочий диапазон измерения температур.
Рис.2 Схема подключения ТСМР-1291
| Марки сталей исплавов | Условное обозначение при заказе | Рекомендуемая область применения | EN | AISI |
| 12Х18Н10Т | H10 | Максимальная температура применения 600°С длительно и 800°С кратковременно. Неустойчива в среде с содержанием серы | 1,4878 | 321Н |
| 10Х17Н13М2Т | H13 | Максимальная температура применения 800°С в воздухе и 400°С в условиях действия кипящей фосфорной, серной и 10% уксусной кислоты и сернокислых средах | 1,4571 | 316 (Те) |
| 10Х23Н1820Х23Н18 | H18 | Максимальная температура применения 1000°С длительно и 1050°С кратковременно. Окислительные газовые среды | 1,48451,4843 | 310S310 |
| 15Х25Т | 25T | Максимальная температура применения 1000°С длительно и 1100°С кратковременно. Сварные конструкции не должны подвергаться ударам | 1,4746 | — |
| Inconel600(Только для ТХА-1007) | I600 | Максимальная температура применения 1100 ° С длительно. Не рекомендуется в газовых средах с содержанием серы и углекислого газа при температуре 550°С и натрия при температуре выше 750°С | — | — |
| Inconel601(Только для ТХА-1007) | I601 | Максимальная температура применения 1200°С длительно и 1250°С кратковременно | — | — |
| Примечание.По просьбе заказчика в конструкции термопреобразователей сопротивления (ТО) и преобразователей термоэлектрических (ПТ) могут использоваться другие материалы, которые не указаны в таблице. | ||||
