Термопреобразователь сопротивления ТСМ-0890В
Термопреобразователь сопротивления ТСМ-0890 предназначен для измерения температуры воды, масла, пара, воздуха, металлоконструкций, подшипников и т.п. оборудования атомных станций. Предназначен для установки в помещениях технологического оборудования.
Условия эксплуатации
Термопреобразователь ТСМ-0890 работоспособен при воздействии температуры окружающего воздуха минус 50 до 60 °С и относительной влажности воздуха 100% при температуре 30 °С.
Рис.1 Схематическое изображения соединений
| Параметр | Значение | |
| Диапазон измеряемых температур, °С | от минус 50 до 150 | |
| Условное обозначение номинальной статической характеристики преобразования (НСХ): | 50М (Cu’50), 100М (Cu’100) | |
| Класс допуска | B | |
| Номинальное значение сопротивления при 0 °С, Ом: |
50±0,1% 100±0,1% |
|
|
Номинальное значение ?, °С-1 |
4,28*10-3 ; 4,26*10-3 |
|
| Предел допустимого отклонения сопротивления от НСХ, °С | 0±(0,25+0,0035|t|) | |
| Показатель тепловой инерции, с: | рис. 1 | 30 |
| рис. 2, 3 | 40 | |
| рис. 4 | 20 | |
| рис. 5 | 10 | |
| рис. 6 | 9 | |
| Условное давление, МПа: | для рис. 1 | 4 |
| для рис. 2, 5, 6 | 0,63 | |
| для рис. 3, 4 | 6,3 | |
| Ресурс, часов | 80 000 | |
| Сейсмостойкость | IX балов по MSK-64 | |
| Стойкость к горению | огнестойкие, не распространяют горение | |
| Степень защиты от пыли и воды: | рис. 2, 3, 4 | IP65 |
| рис. 1, 5, 6, 7 | IP00 | |
| Класс безопасности | 3Н по НП 306.2.141 | |

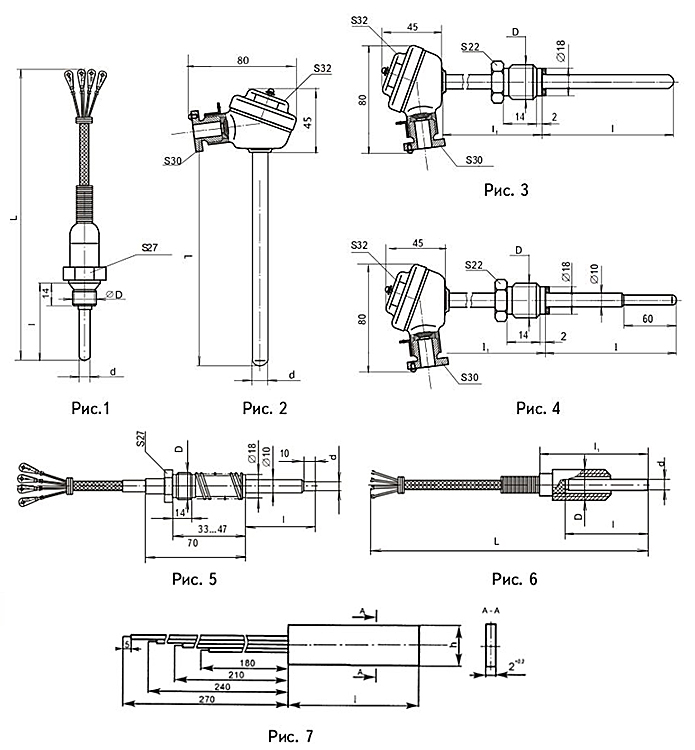

Рис.2 Габаритные размеры термопреобразователей ТСМ-0890
