Термопреобразователь ЭЧМ-0183

Артикул:

531

Обозначение:

ЭЧМ-0183

Производитель:

ПАО «Электротермометрия»

Цена по-запросу

Доставка по России и странам ЕАЭС

Варианты оплаты

В наличии

Термопреобразователь ЭЧМ-0183 предназначен для измерения температуры твердых, сыпучих и газообразных сред.

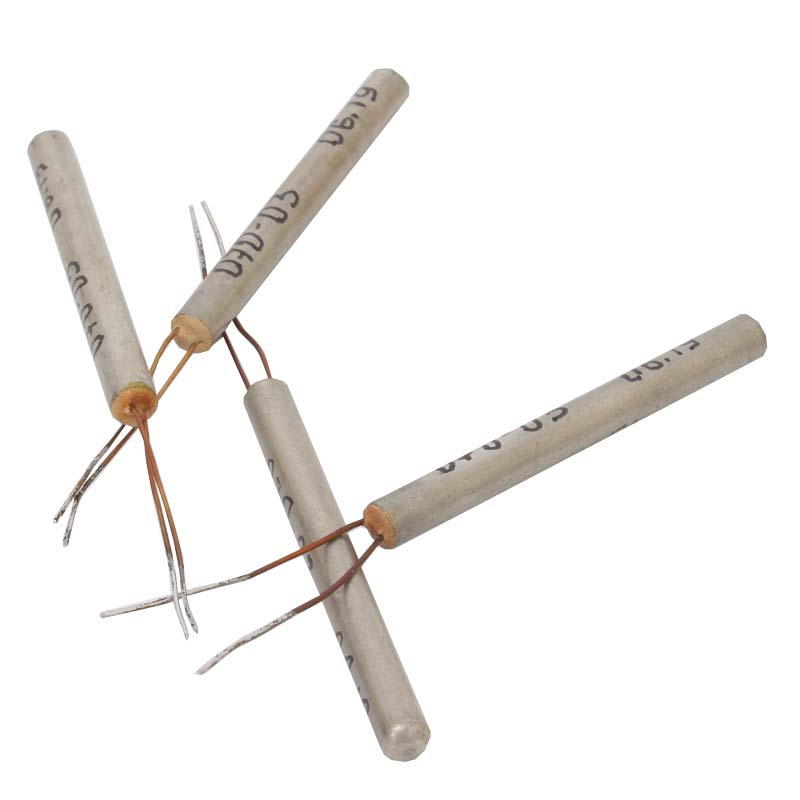

Термопреобразователь ЭЧМ-0183

Рис.1 Термопреобразователь ЭЧМ-0183

Технические характеристики
Рабочий диапазон измеряемых температур, °C	от -50 до +150
Условное обозначение НСХ преобразования (ГОСТ 6651)	10М, 50М, 100М
Класс допуска (ГОСТ 6651)	В,С
Схематическое изображение соединений (ГОСТ 6651)	2
Количество чувствительных элементов	1 или 2
Показатель тепловой инерции, с, не более	9, 10, 12, 15, 20, 25, 30
Устойчивость к механическим воздействиям	виброустойчивый
Материал защитной арматуры	латунь

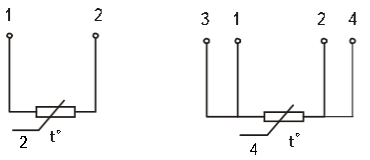

Схематическое изображение соединений ЭЧМ-0183

Рис.2 Схематическое изображение соединений ЭЧМ-0183

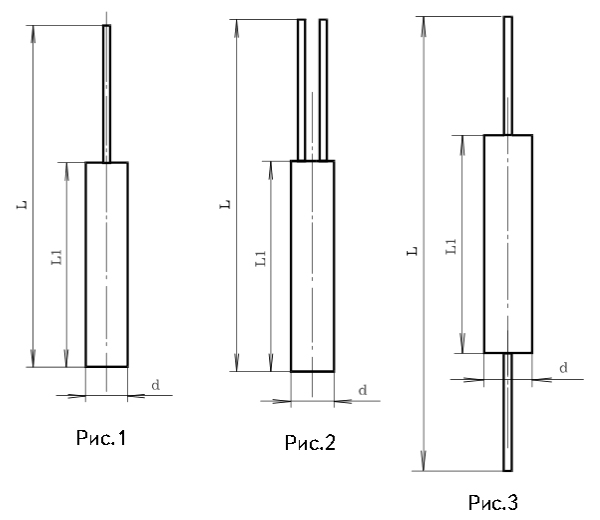

Габаритные размеры чувствительных элементов ЭЧМ-0183

Рис.3 Габаритные размеры чувствительных элементов ЭЧМ-0183

Диапазон измеряемых температурЭЧМ-0183
Обозначение	Рисунок	Класс допуска	НСХ	Рабочий диапазон измеряемых температур, °C	Показатель тепловой инерции, сек	Схема соединений	d, мм	L1, мм	L, мм
5Ц4.679.070-01	1	C	10М	от -50 до +150	10	2	5	20	50
-02		B	50М		12			50	80
-03		C
-04		B	100М		15			80	110
-05		C
-07	2		10М		20	4	7	32	62
-08		B	50М		25			80	110
-09		C
-10		B	100М		30			100	130
-11		C
-13	1		10М	от -50 до +150	10	2	5	20	50
-14		B	50М		12			50	80
-15		C
-16		B	100М		15			80	110
-17		C
-19	2		10М		20	4	7	32	62
-20		B	50М		25			80	110
-21		C
-22		B	100М		30			100	130
-23		C
-25	1		50М	от -50 до +150	9	2	4	25	55
-26			100М		10			40	70
-28	2		50М		25	4	5	32	62
-29			100М		30			50	80
-30	3		50М	от -50 до +100	12	2		55	110
