Терминал релейной защиты Сезам-В

Терминал релейной защиты и автоматики серии «Сезам-В» эффективно работает в составе систем автоматики электрических станций и подстанций, промышленных предприятий, работающих с напряжением от 6 кВ до 110 кВ.

Функциональные возможности

Терминал «Сезам-В» относятся к микропроцессорным средствам защиты, для которых характерно наличие широкого спектра стандартных функциональных инструментов. К основным относятся:

• функции защиты по МТЗ, коротких замыканиях и токовых ограничениях;
• функции автоматики;
• функции управления и контроля;
• измерительные функции;
• инструменты обслуживания входных и выходных цепей;
• сервисные функции.

Логика работы перечисленных функций строится на применении базы стандартных ANSI-функций, а также дополнительных функциональных инструментов, создаваемых с помощью открытых языков программирования.

Особенности конструкции

Устройства релейной защиты серии «Сезам-В» построены по модульному принципу, который предусматривает наличие базового модуля и пульта управления. При потребности к стандартной конфигурации терминала могут подключаться и дополнительные блоки.

Базовый модуль предназначен для установки в шкаф управления. Он хранит в своей энергонезависимой памяти программу реализации функций прибора, а также алгоритм их выполнения. К базовому модулю подключается пульт управления, который хранит рабочие настройки терминала, меню пользователя, а также обеспечивает визуализацию текущих рабочих параметров. В пульте предусмотрены два типа коммутационных интерфейсов – RS-485 для коммутации с базовым модулем и USB – для соединения с персональным компьютером.

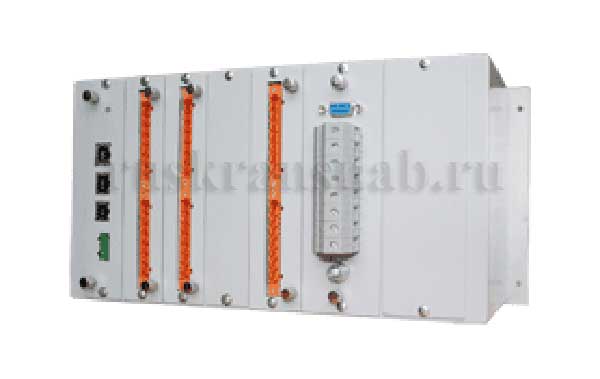

Рис. 1. Общий вид устройства
