Релейный блок исполнительной группы электрической централизации
Блок группы электрической централизации
Данный релейный блок используется для размещения реле, трансформаторов, диодов, конденсаторов и других элементов схематических узлов исполнительной группы, которые входят в унифицированную блочную систему электрической сигнализации, блокировки и централизации.
Релейные блоки выполняют функцию зависимости в электрических схемах сис1темы централизации.
Производятся блоки в двух габаритных исполнениях: малые блоки – имеют обозначение «С» и большие блоки. Блоки «С» служат для контроля положения единичной стрелки. И рассчитаны на установку трех реле. В остальных блоках количество реле неограниченно.
Основные функции блоков
|
Тип |
Назначение |
|
ПП-В |
Управление светофорами на станциях промышленных предприятий, при этом учитываются особенности движения. Обеспечивает сигнализацию белого, зеленого и красного цветов. |
|
ВД-62-В |
Используется в качестве дополнительного блока к ВI-В, ВIII-65-В и ВII-В. Входит в схематический узел выходного светофора. |
|
ВIII-65-В |
Служит для управления выходным светофором. Осуществляет сигнализацию красного, желтого и зеленого цветов. |
|
ВII-В |
Управление выходным светофором. Обеспечивает сигнализацию красного, желтого, зеленого и белого цветов. Желтый и зеленый может быть в количестве двух штук. |
|
ВI-В |
Управление выходным светофором. Обеспечивает сигнализацию красного, желтого, зеленого и белого цветов. |
|
ВХД-В |
Служит дополнительным блоком к ВХ-В. Включается в схематический узел исполнительной группы входящего светофора. |
|
ВХ-В |
Управление входящим светофором. |
|
МIII-В |
Управление светофором, обеспечивающим маневры. Сам светофор устанавливается на участке приемно-отправительного пути. |
|
МII-В |
Управление светофором, обеспечивающим маневры, который работает совместно с другими светофорами. |
|
МI-В |
Управление одиночным маневренным светофором на границе двух стрелочных участков. |
|
ПСТ |
Управление и контроль стрелочными электроприводами. |
|
ОГ1-76 |
Централизованное ограждение подвижного состава. |
|
П-62 |
Контроль состояния приемно-отправного участка, включая любые маршруты |
|
УП-65 |
Контроль состояния изолированного участка пути, в том числе замыкания маршрута. |
|
СП-69 |
Контроль состояния изолированной секции стрелочного участка и замыкания стрелок на маршруте. |
|
СС |
Контроль положения спаренной стрелки в схемах расхождения и замыкания маршрутов. |
|
С |
Контроль положения одной стрелки. |
При заказе необходимо указать:
- Наименование оборудования: блок релейный;
- Тип.

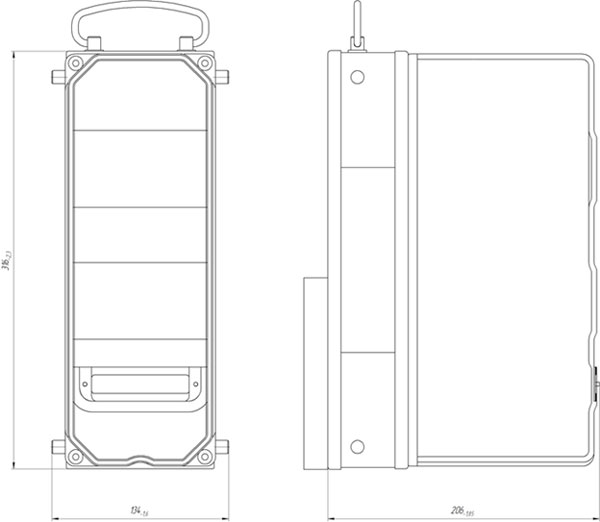

Габаритные размеры блока малого исполнения
