Реле ВЛ-70, ВЛ-71
Реле времени ВЛ-70 и ВЛ-71 служат для коммутации электроцепей с заранее установленными выдержками времени. Чаще всего данное оборудование включается в схемы управления машинами и механизмами и применяется на судах дальнего плавания.
Основные функции
- ВЛ 70 – обеспечивает переключение выходных контактов через заранее установленное время при подаче напряжения.
- ВЛ 71 – обеспечивает переключение выходных контактов в момент подачи напряжения и возврат контактов в исходное положение через заранее установленное время при отключении напряжения.
Структура условного обозначения
ВЛ-ХХ ХХ, где:
- ВЛ – серия разработки;
- ХХ – порядковый номер, вид реле;
- Х – климатическое исполнение;
- Х – категория размещения.
|
Наименование параметра |
Значение |
| Напряжение питания номинальное, В |
|
| Постоянный ток |
24 – только для ВЛ-70, 110, 220 |
| Переменный ток (частота 50Гц) |
110,220, 380 |
| Мощность, потребляемая при напряжении 110В и 220В, ВА |
5 |
| Мощность, потребляемая при постоянном токе напряжением 24В, ВТ |
2 |
| Длительно допустимый ток выходных контактов, А не белее |
4 |
| Степень защиты |
|
| По разъему |
IP00 |
| По корпусу |
IP40 |
| По панели передней |
IP41 |
| Выдержки времени |
|
| ВЛ-70 |
0,1-10 с, 1-100 с, 1-100 мин, 0,1-10 мин, 1-100 часов, 0,1-10 часов |
| ВЛ-71 |
0,1-10 с, 0,3-30 с |
| Время повторной готовности (только для ВЛ-70), с не более |
0,6 |
| Время возврата (только для ВЛ-70), с не более |
0,2 |
| Время предварительного пребывания под напряжением (только для ВЛ-71), с не менее |
5 |
| Число и вид контактов |
1замыкающий и 1 размыкающий |
| Средний срок службы, лет |
12 |
| Наработка до отказа средняя, ч не менее |
10 000 |
| Масса, кг не более |
0,3 |

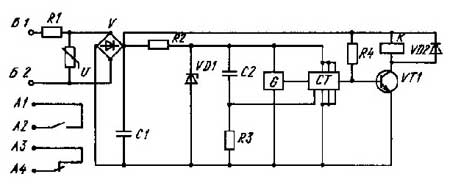

Рис. Функциональная схема
Условия эксплуатации
Реле серии ВЛ-71 и ВЛ-70 выпускаются в климатическом исполнении В и могут корректно работать в макроклиматических районах как на море, так и на суше. Не допустимо их применение в районах с очень холодным климатом.
Категория размещения 4 позволяет работать оборудованию в помещениях с естественной вентиляцией, где нет искусственного регулирования климатических условий.
|
Наименование параметра |
Значение |
| Допустимая рабочая температура, °С |
-40…+55 |
| Максимально возможная влажность воздуха при температуре +35°С, % |
98 |
| Допустимые вибрации в местах крепления реле при ускорении не более 20 м/с², Гц |
1-60 |
| Рабочее положение в пространстве |
Произвольное |
| Климатическое исполнение |
В |
| Категория размещения |
4 |
В зоне работы реле окружающая среда должна быть не взрывоопасной и не должна содержать пыли (токопроводящей пыли), а также агрессивных паров и газов в концентрациях, разрушающих изоляцию и металл.
Оборудование может подвергаться многократным ударам, пиковое ускорение которых не более 30 м/с², а длительность действия 2-15 мс.
