Реле серии Р
Реле серии Р служат для контроля вакуумметрического и избыточного давления, перепада давлений газа и воздуха, также обеспечивает подачу электрического сигнала в момент достижения подконтрольного параметра заданного значения.
Технические характеристики реле типа Р
|
Наименование параметра |
Значение |
|
Подконтрольная среда |
Газ или воздух |
|
Допустимая температура подконтрольной среды (в месте установки реле), °С |
-10…+50 |
|
Зона нечувствительности, % от диапазона уставки не более |
|
|
Р3 |
1,5 |
|
Р2 |
2,5 |
|
Р1 |
1,5 или 2,5 |
|
Допустимая рабочая температура, °С |
-30…+55 |
|
Допустимая влажность воздуха при температуре +35°С, % |
98 |
|
Климатическое исполнение согласно ГОСТ 15150-69 |
УХЛ2 |
|
Степень защиты согласно ГОСТ 14254-96 |
IP42 |
Подконтрольная среда должна быть неагрессивной относительно маслостойкой резины, алюминиевых сплавов и сталей.
Параметры коммутации выходного сигнала
|
Вид тока |
Напряжение номинальное, В |
Ток, А |
Вид нагрузки |
Мощность номинальная |
|
Переменный (частота тока 50Гц) |
3-250 |
2 |
Индуктивная |
300Вт |
|
3 |
Активная |
|||
|
Постоянный |
3-30 |
0,5-2 |
Индуктивная |
70ВА |
|
0,05-4 |
Активная |
Модификации реле серии Р
|
Модификации и типоразмер |
Масса, кг не более |
Статистическое давление максимальное, кПа |
Пределы настроек |
|
Реле тяги и напора служит для контроля вакуумметрического и избыточного давлений |
|||
|
Р1-НТ-100/-10 |
4,5 |
10 |
-01…+1 |
|
Реле тяги служит для контроля вакуумметрического давления |
|||
|
Р3-Т-4000 |
2,3 |
80 |
4-40 |
|
Р2-Т-600 |
2,9 |
18 |
0,6-6 |
|
Р1-Т-100 |
4,5 |
10 |
0,1-1 |
|
Реле перепада напора служит для контроля разности давлений |
|||
|
Р3-ПН-4000 |
2,3 |
80 |
4-40 |
|
Р2-ПН-600 |
2,9 |
18 |
0,6-6 |
|
Р1-ПН-100 |
4,5 |
10 |
0,1-1 |
|
Реле напора служит для контроля избыточного давления |
|||
|
Р3-Н-4000 |
2,3 |
80 |
4-40 |
|
Р2-Н-600 |
2,9 |
18 |
0,6-6 |

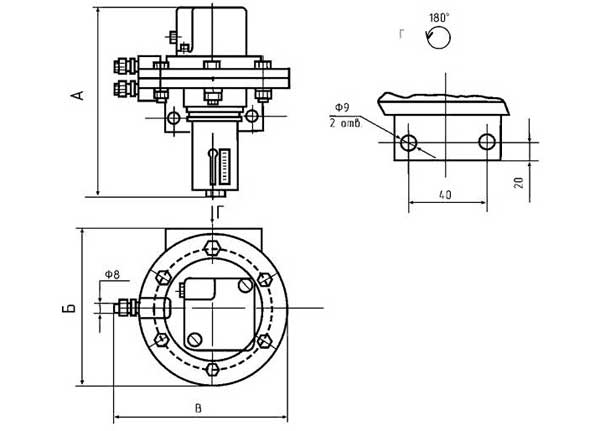

Рис. 1. Габаритные и установочные размеры
|
Вид |
Размеры габаритные, мм |
|
Р3 |
220х125х165 |
|
Р2 |
220х175х220 |
|
Р1 |
220х257х290 |
