Реле РВК-1Т
Реле вакуума РВК-1Т позволяет выполнять автоматический контроль уровня вакуума используя размыкания и замыкания электросети. Применяется во взрывобезопасных помещениях с температурой воздуха от -10 °С до + 60 °С, с уровнем относительной влажности до 100 %, если в помещении отсутствуют химические пары и газы.
Компоненты реле РВК-1Т
В состав бесшкального прибора контроля вакуума входят:
- узел сильфона;
- передаточный механизм;
- контактное устройство.

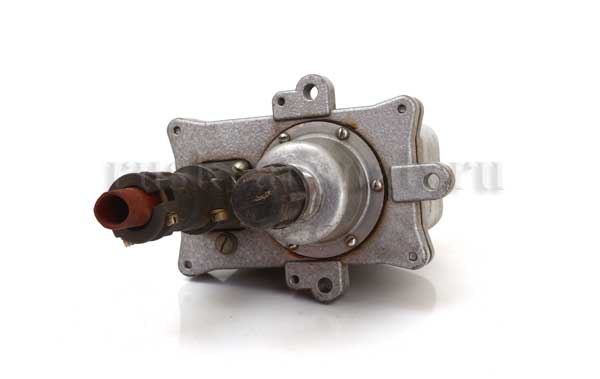

Рис. 1. Реле вакуума
Принцип действия
- с помощью силы упругой деформации пружины уравновешивается сила разряжения;
- на контактную часть реле действует рычаг посредством перемещения подвижного конца сильфона и изменения действующего разряжения.
Технические данные:
|
Параметры |
Значения параметров |
|
Предел срабатывания уставок |
0 …-1 кгс/см2 (0…-1 Мпа) |
|
Нерегулируемая зона нечувствительности |
0,0045 Мпа (0,045 кгс/см2) |
|
Скорость срабатывания при плавном изменении давления |
5 кгс/см2 (0,5 МПа) |
|
Номинальные климатические условия |
0,003 Мпа (0,03 кгс/см2) |
|
Допустимый уровень давления среды |
0,5 МПа (5 кгс/см2) |
|
Допустимая температура воздуха при сопротивлении изоляции цепи относительно корпуса реле |
20±5 °С |
|
Допустимый уровень влажности при сопротивлении изоляции цепи относительно корпуса реле |
80% |
|
Вес реле |
1,3 кг |
|
Мощность коммутации контактов реле |
30 Вт при напряжении 24 В |
С помощью реле РВК-1Т происходит замыкание контактов при опускании уровня вакуума до разрешимого предела и возврат в исходное положение при обратном действии.
