Реле РЭП-20 представляет собой устройство промежуточного типа, используемое для безопасной коммутации электрических нагрузок в цепях управления, защиты и электронной автоматики. Реле могут использоваться как для электрических цепей, по которым проходит переменный ток, так и постоянный. В первом случае величина рабочего напряжения может быть 0,38 В, а во втором – 0,22 В.
Реле рассчитаны для комплектации оборудования, используемого в промышленной среде, не содержащей токопроводящую пыль в концентрациях, способных нарушить его нормальное функционирование.
Промежуточные реле серии РЭП-20 реализованы в виде корпусного прибора, который имеет внешнюю оболочку, состоящую из 2-х частей и скрепляемую с помощью зажимов. Под оболочкой располагаются рабочие элементы реле, к которым относятся втягивающий электромагнит с якорем, приводной толкатель, контактная колодка и элементы крепления, а также индикатор срабатывания релейной системы.
Функционирование релейной системы заключается в следующем. При подаче к катушке рабочего напряжения, генерируется электромагнитное поле, которое способствует притягиванию якоря к магнитному сердечнику. Смещение якоря приводит к тому, что в действие приводится толкатель, который обеспечивает замыкание или размыкание контактов. Также в этот момент происходит переключение элемента индикатора, который своим красным свечением будет свидетельствовать о том, что реле сработало. После снятия рабочего напряжения все элементы реле возвратятся в исходное положение.

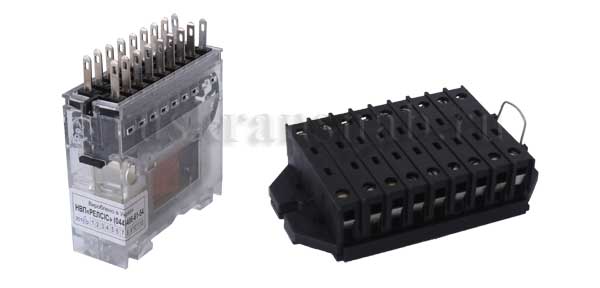

Рис. 1. Общий вид реле РЭП-20
Величина рабочего напряжения на контактах: |
до 380 В (переменный ток) до 220 В (постоянный ток) |
Потребляемая мощность: |
=4 Вт ~7 ВА |
Значение рабочего тока протекающего через контакты: |
0,01 А при U=12 В |
Значение напряжения на контактах рабочей катушки: |
=(12…220) В ~(12…415) В ~(12…440) В |
Значение испытательного напряжения изоляции корпуса: |
2500 В |
Время, требуемое для включения релейной системы: |
0,03 с |
Показатель механической устойчивости: |
=2·107 циклов ~3·107 циклов |
Вес: |
не больше 300 грамм |

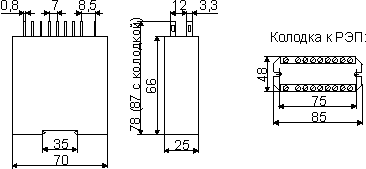

Рис. 2. Габаритные размеры

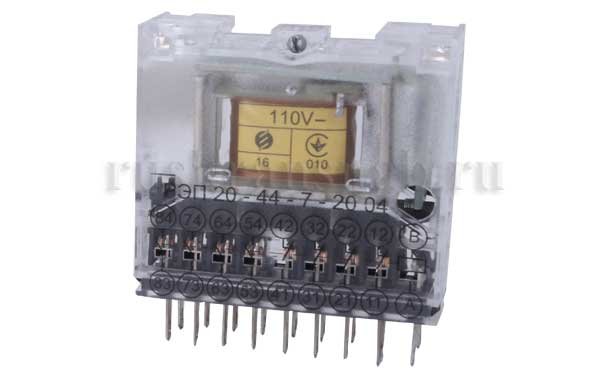

Рис. 3. Реле типа РЭМ-20
