Реле НМ, НММ
Реле электромагнитные не штепсельные
Реле НМ и НММ – это электромагнитные не штепсельные реле. НММ – реле медленнодействующие реле с замедлением отпускания якоря. Данное оборудование широко используется для выполнения электрических зависимостей, предотвращающих появление недопустимых для безопасности движения поездов состояний приборов централизации, блокировки и сигнализации железнодорожного транспорта.
На данный момент производят следующие серии реле: НМ1 и НММ1, НМ2 и НММ2, НМ4 и НММ4.
- Серия НМ1 содержит такие виды: НМ1-400, НМ1-7000 и НМ1-1440.
- Серия НМ2: НМ2-12000, НМ2-4000 и НМ2-900.
- Серия НМ4: НМ4-105/1000, НМ4-530, НМ4-2400 и НМ4-3.
- Серия НММ1: НММ1-1000/560, НММ1-11, НММ1-180, НММ1-360, НММ1-1120 и НММ1-560.
- Серия НММ2: НММ2-1500, НММ2-640, НММ2-320, НММ2-11/1500 и НММ2-1,5.
- Серия НММ4: НММ4-500 и НММ4-250.
Реле данной серии соответствуют всем техническим требования и были подвергнуты эксплуатационным испытаниям, в ходе которых зарекомендовали себя как оборудование отличного качества.

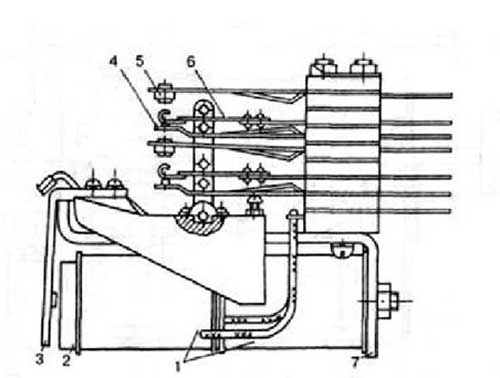

Конструкция реле
Реле серии НММ и НМ состоит:
- Катушка;
- Якорь;
- Тыловой контакт;
- Фронтовой контакт;
- Общий контакт;
- Ярмо
- Реле постоянного тока, двухпозиционное, электромагнитное.
Обмотки нормально действующих реле серии НМ и НММ состоят из двух катушек, которые намотаны на шпули. Материал шпуль – фенопласт. Медленно действующие реле серии НММ выпускаются в двух исполнениях: с двумя катушками и с катушкой и медной гильзой. Выбор исполнения зависит от значения замедления на отпускание якоря. Медная гильза используется вместо второй катушки для значительного увеличения значения замедления на отпускание якоря.
Технические характеристики
|
Вид |
Время отпускания при питании номинальном, сек |
Сопротивление |
Ток и напряжение |
Питание номинальное |
||
|
Полное притяжение якоря, не более |
Отпускание якоря, не менее |
Перегрузки |
||||
|
НМ1-400 |
- |
2х200 |
7,5В |
2,5В |
20В |
12В |
|
НМ1-7000 |
- |
2х3500 |
41В |
15В |
100В |
60В |
|
НМ1-1440 |
- |
2х720 |
14,2В |
8В |
45В |
24В |
|
НМ2-12000 |
- |
2х6000 |
29В |
9В |
75В |
45В |
|
НМ2-4000 |
- |
2х2000 |
16В |
5В |
45В |
24В |
|
НМ2-900 |
- |
2х450 |
7,5В |
2,3В |
20В |
12В |
|
НМ4-105/1000 |
- |
105 1000 |
12,5В |
0,045А |
45в 0,135А |
24В 0,07А |
|
НМ4-530 |
- |
2х265 |
6,8В |
2В |
20В |
12В |
|
НМ4-2400 |
- |
2х1200 |
14,3В |
4,4В |
45В |
2,4В |
|
НМ4-3 |
- |
2х1,5 |
0,147А |
0,049А |
0,8А |
0,2А |
|
НММ1-1000/560 |
0,2 |
1000 560 |
19В 14В |
5,7В 4,6В |
45В |
24В |
|
НММ1-11 |
0,4 |
11 |
0,16А |
0,05А |
0,5А |
0,25А |
|
НММ1-180 |
0,4 |
180 |
7,5В |
2,3В |
20В |
12В |
|
НММ1-360 |
0,2 |
2х180 |
7,5В |
2,3В |
20В |
12В |
|
НММ1-1120 |
0,2 |
2х560 |
14В |
4,6В |
45В |
24В |
|
НММ1-560 |
- |
560 |
14В |
4,6В |
45В |
24В |
|
НММ2-640 |
0,3 |
2х320 |
7,5В |
2,3В |
20В |
12В |
|
НММ2-320 |
0,6 |
320 |
7,5В |
2,3В |
20В |
12В |
|
НММ2-11/1500 |
0,3 |
11 1500 |
16В 0,11А |
5В 0,032А |
45В 0,5А |
24В 0,17А |
|
НММ4-500 |
0,2 |
2х250 |
7,5В |
2,3В |
20В |
12В |
|
НММ4-250 |
0,5 |
250 |
7,5В |
2,3В |
20В |
12В |
Масса реле не более 2,2кг.
Допустимая температура окружающей среды не должна быть ниже -50°С и не должна превышать +60°С. Относительная влажность не должна превышать 90% при температуре +20°С.

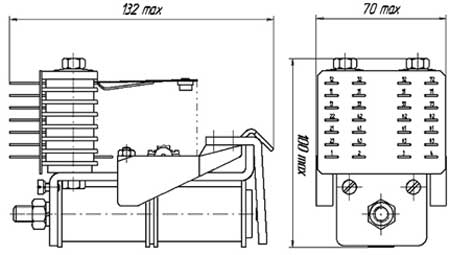

Габаритные размеры
