Реле контроля протекания жидкости РКПЖ-1
Реле РКПЖ-1 необходимо для преобразования электрических цепей в случае превышения установленного предела перепада давлений.
Условия работы реле РКПЖ-1
РКПЖ поддерживает свою работоспособность при таких климатических условиях:
- Температура окружающей среды может варьироваться от +5 до +50°С.
- Влажность воздуха 80% (при температуре 35°С).
- Данные условия отвечают маркировке IP41 (ГОСТ 14254-96).
Технические характеристики:
|
Среда: жидкость газ сжатый воздух |
вязкость до 70 мм2/с неагрессивный к стали с чистотой не ниже 10 класса загрязненности воздуха |
|
Температура рабочей среды, °С |
+5 до +50 |
|
Давление рабочей среды, МПа |
0,05 до 0,60 |
|
Допустимые пределы настройки перепада давлений рабочей среды, МПа: нижний предел верхний предел |
0,01 (0,1 кгс/см2) 0,20 (2,0 кгс/см2) |
|
Параметры коммутируемой цепи: напряжение переменного тока, В напряжение постоянного тока, В ток переменный и постоянный, А мощность max |
0,2 - 250 0,2 - 30,0 от 2х10–4 до 3 А 70 Вт, 300 ВА. |
|
Зона нечувствительности, МПа |
0,005 |
|
Разброс срабатывания, МПа |
0,002 |
|
Масса, кг |
1,3 |

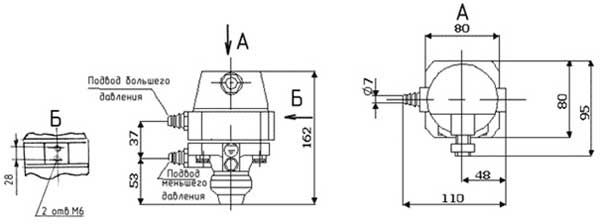

Рис. 1. Габаритные и установочные размеры реле РКПЖ-1
