Реле АЛ-1

Артикул:

8536

Производитель:

ПАО «Электротехнический завод Релсис»

Цена по-запросу

Доставка по России и странам ЕАЭС

Варианты оплаты

В наличии

Реле тока АЛ-1 используется для ограничения электрического тока и применяется с схемах защиты и автоматики энергосистем.

Технические характеристики

Технические данные реле АЛ-1
Уставка срабатываемого тока, А	Уровень номинального тока, А	Дискретность	Мощность потребления реле по цепи тока, при условии тока, ВА		Мощность потребления реле, по оперативной цепи напряжения, ВА	Уровень термической устойчивости, А
Уставка срабатываемого тока, А	Уровень номинального тока, А	Дискретность	I = I_НОМ	I = I_СР.МИН		Кратковременно в 1с	Длительно
12,5-100	16	1,25	0,8	0,3	4	400	18
2,5-20	10	0,25	0,5	0,2		300	11
0,5-4,0	5,0	0,05	0,8	0,1		200	5,5
0,125-1,0	1,0	0,0125	0,3	0,1		50	1,1
0,05-0,40	0,4	0,005	0,2	0,1		40	0,5

Основные характеристики АЛ-1
Рабочая температура в диапазоне, ˚С	от -40 до + 55
Климатическое исполнение	Т3, У3
Уровень защиты реле	IP40
Уровень защиты клеммной колодки	IP10
Возвратный коэффициент	0,9
Класс точности	5
Цикличность механической износостойкости	100 000
Цикличность коммутационной износостойкости	20 000
Контакты (род и количество)	1 замыкающий и 1 размыкающий
Количество времени срабатывания, с, не более: при токе 1,2 IСР / 3 IСР	0,05 / 0,03
Уровень номинального напряжения питания, В	=110, 220 ~100, 220
Вес, кг	0,8

Разрешенное значение отклонения оперативного от номинального напряжения – от 0,8 до 1,1.
Показания реле АЛ только точные (снятие, подача, кратковременное исчезновение уровня напряжения питания).

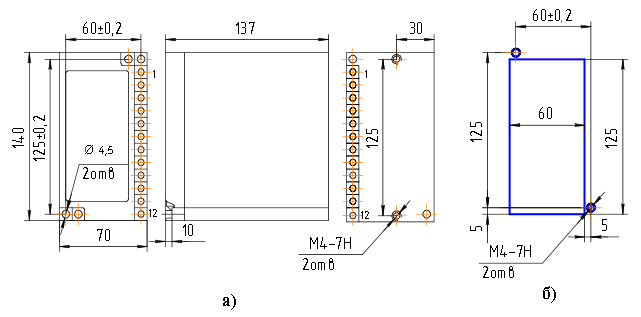

Габаритные размеры реле тока АЛ-1

Рис.1 - габаритные размеры реле типа АЛ-1

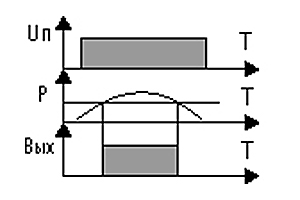

Диаграмма функционирования реле АЛ-1

Рис.2 - диаграмма функционирования реле

Схема подключения реле АЛ-1

Рис.3 - схема подключения
