Пульт управления ПУС-АТ
Пульт управления светофором ПУС-АТ предназначен для ручного переключения, отображаемого светофором (или группой светофоров) сигналов красного или зеленого цвета. Управление осуществляется при помощи переключателя состояния светофора.
Область применения
Пульт предназначен для установки внутри помещения или под навесом.
Принцип работы
- Ввод проводов осуществлять через уплотнительные муфты или втулку проходную.
- Входное напряжение подается на клеммы «вх. фаза 220В» и «вх. нейтраль» внутреннего клеммника.
- Фазное выходное напряжение для красной секции подается на клемму «вых. красный», для зеленой секции на клемму «вых. зеленый», клемма «вых. нейтраль» общая для нулевых проводов красной и зеленой секции.
- Визуальный контроль наличия входного и выходного напряжения осуществляется при помощи сигнальных индикаторов.

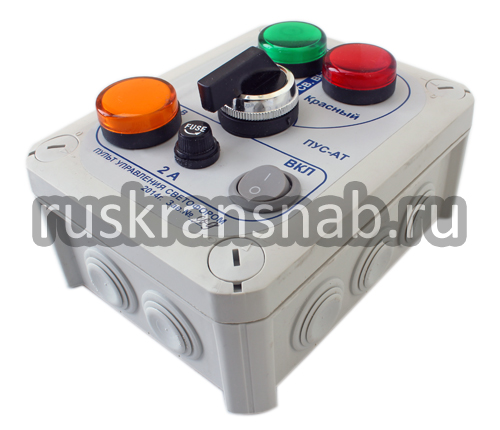

Рис. 1. Пульт ПУС-АТ - вид сбоку
|
Параметр |
Значение |
|
|
Коммутируемый ток |
не более 2 А |
|
|
Напряжение питания |
220 (±40) В |
|
|
Мощность потребления |
не более 5 Вт |
|
|
Степень защиты по ГОСТ 14254-96 |
IP50 |
|
|
Габаритные размеры: |
длина |
160 мм |
|
ширина |
120 мм |
|
|
высота |
100 мм |
|
|
Масса |
0,35 кг |
|
Примечание
Возможна поставка пультов управления ПУС-АТ в исполнении для светофоров с напряжением питания 12, 24 и 36 В.

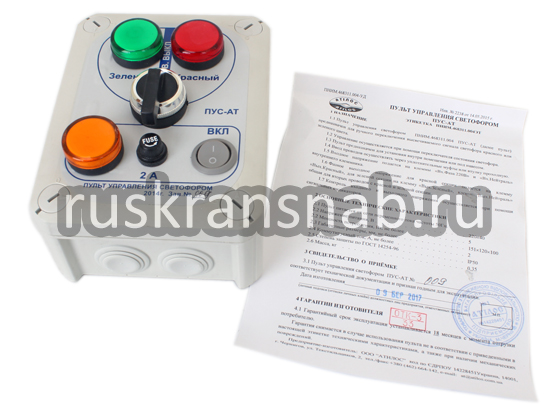

Рис. 2. пульт управления светофором и паспорт
