Пульт управления ПУ-57
Пульт управления ПУ-57 используется для конфигурирования и настройки блоков ручного управления БРУ-7 (БРУ-7К1), БРУ-5 (БРУ-5К1), БРУ-107(БРУ-17) и БРУ-105(БРУ-15).

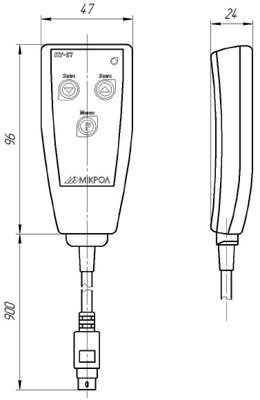

Рис.1. Схема габаритных размеров пульта управления ПУ-57
| Параметры | Значения |
| Количество клавиш управления | 3 |
| Электрическое питание (от блока БРУ) | напряжение постоянного тока (5±0.5) В |
| Потребление | не более 10 мА |
| Габаритные размеры корпуса (ВхШхГ) | 96х47х24 мм |
| Масса, не более | 0.3 кг |
Эксплуатация
Условия хранения
- Пульт ПУ-57 должен храниться в сухом и вентилируемом помещении при температуре окружающего воздуха от минус 40 °С до плюс 70 °С и относительной влажности от 30 до 80 % (без конденсации влаги). Данные требования являются рекомендуемыми.
- Воздух в помещении не должен содержать пыли и примеси агрессивных паров и газов, вызывающих коррозию (в частности: газов, содержащих сернистые соединения или аммиак).
- В процессе хранения или эксплуатации не кладите тяжелые предметы на прибор и не подвергайте его никакому механическому воздействию, так как устройство может деформироваться и повредиться.
Условия транспортирования пульта
- Транспортирование пульта в упаковке предприятия-изготовителя осуществляется всеми видами транспорта в крытых транспортных средствах. Транспортирование самолетами должно выполняться только в отапливаемых герметизированных отсеках.
- Пульт должен транспортироваться в климатических условиях, которые соответствуют условиям хранения 5 согласно ГОСТ 15150, но при давлении не ниже 35,6 кПа и температуре не ниже минус 40 °С или в условиях 3 при морских перевозках.
- Во время погрузо-разгрузочных работ и транспортировании запакованный прибор не должен подвергаться резким ударам и влиянию атмосферных осадков. Способ размещения на транспортном средстве должен исключать перемещение пульта.
- Перед распаковыванием после транспортирования при отрицательной температуре пульт необходимо выдержать в течение 3 часов в условиях хранения 1 согласно ГОСТ 15150.
