Пульт управления ПУВ-ДП
Пульт управления для буровых установок ПУВ-ДП предназначен для оперативного дистанционного управления с рабочего места бурильщика приводом ротора и лебедки (т.е. работой дизельных двигателей с электронными регуляторами частоты вращения и гидромеханических трансмиссий (ГМТ)).
Функциональные возможности
Пульт управления обеспечивает:
- дистанционное управление приводом лебедки и ротора, обеспечивающего подъём и вращение бурильной колоны;
- переключение скоростей ГМТ.
В буровых установках в приводе лебедки и ротора установлено два двигателя с гидромеханическими трансмиссиями. В зависимости от нагрузки на лебедку могут работать один или два двигателя. На ротор работает только один двигатель.
Лебедка и ротор одновременно не работают.
Условия эксплуатации
- Пульт управления ПУВ-ДП с маркировкой взрывозащиты 2ЕхруIIТ4 пригоден для эксплуатации во взрывоопасных зонах и наружных установках согласно гл. 7.3 "Электроустановки во взрывоопасных зонах" "Правил устройства электроустановок" и другим нормативно – техническим документам, определяющим применяемость во взрывоопасных зонах.
- Пульт управления предназначен для эксплуатации в составе поста бурильщика в районах с умеренным климатом У категории 1 по ГОСТ 15150-69 на месторождениях с содержанием сероводорода менее 6 %.
| рабочее напряжение | 24 В |
| род тока | постоянный |
| давление воздуха при предпусковой продувке | 0,06 МПа |
| давление воздуха при рабочей продувке | 0,002-0,0036 МПа |
| нижнее и верхнее значения температуры окружающего воздуха | от -45 до +40°С |
| относительная влажность окружающей среды (верхнее значение) | до 98 % при температуре 25°С |
| вибрационные нагрузки в местах установки должны соответствовать группе механического исполнения | М3 по ГОСТ 17516.1-90 |
| Пульт управления устанавливается на рабочей площадке буровой установки, относящейся к взрывоопасным зонам | В-Iа, В-Iг согласно ПУЭ |
| Степень защиты пульта управления от внешних воздействий | IP54 по ГОСТ 14254-96 |
| Электрическое сопротивление изоляции в нормальных климатических условиях должно быть не менее | 10 МОм |
| Контактные зажимы клеммника допускают подсоединение жил кабеля или проводов | до 4 мм2 каждый |
| Номинальный режим работы пульта управления | продолжительный |
| Средний срок службы пульта управления | 20 лет |

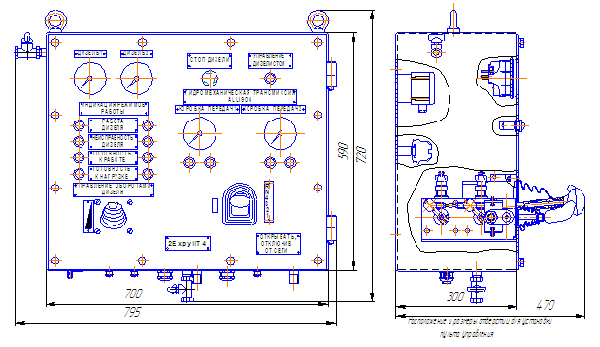

Рис. 1 Габаритные размеры ПУВ-ДП
Особенности конструкции
Пульт управления взрывозащищенный для буровых установок с дизельным приводом типа ПУВ-ДП состоит из металлического корпуса, лицевой отворотной панели (крышки), на которой размещена аппаратура управления: показывающие приборы тахометров, светодиодные индикаторы, контроллер управления работой двигателей, пульт управления трансмиссией и кнопочные выключатели.
Каждый элемент аппаратуры имеет табличку с оперативной надписью. Надписи устойчивы к стиранию и обеспечивают сохраняемость в течение всего срока эксплуатации. Способ нанесения всех надписей – глубокое травление.
От всех элементов аппаратуры управления монтажные провода и кабели выведены на клеммники, установленные внутри пульта управления на задней стенке. Клеммные зажимы, элементы аппаратуры и привода имеют маркировку согласно принципиальной схеме. Для ввода кабелей внешних соединений предусмотрены кабельные вводные устройства. В зажиме для кабеля встроена защита кабеля от выдергивания. Уплотнитель снабжен легко удаляемой мембраной, служащей для защиты от пыли и в качестве дополнительного уплотнения. Кабельные вводы располагаются на нижней плоскости корпуса пульта управления.
Для световой индикации применены светодиодные коммутаторные лампы с красным и зеленым цветом свечения.
Тахометры дизельных двигателей указывают обороты дизеля и имеют графически выделенный диапазон экономичного и предельно допустимого режимов.
