Предохранитель ПК-45-1,0

Предохранитель ПК-45-1,0 предназначена для защиты электрических сетей напряжение до 600 В от перегрузок и токов короткого замыкания в аппаратуре широкого применения.

Конструктивное исполнение

Предохранитель ПК-45-1,0 состоит из стеклянного корпуса, внутри которого распложены торцевые конические или цилиндрические контакты, соединенные легкоплавким проволочным элементом. Превышение номинальных токов сопровождается перегоранием плавкого элемента и разрывом цепи. Для возобновления проводимости предохранитель необходимо заменить. Устанавливается с помощью специализированных держателей.

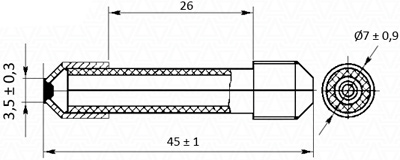

Рис.1. Схема предохранителя ПК-45-1,0 конического стеклянного
