Держатель предохранителя ДПК 1-1
Держатель предохранителя ДПК1-1 предназначен для эксплуатации со вставками плавкими в цепях постоянного и переменного тока РЭА.

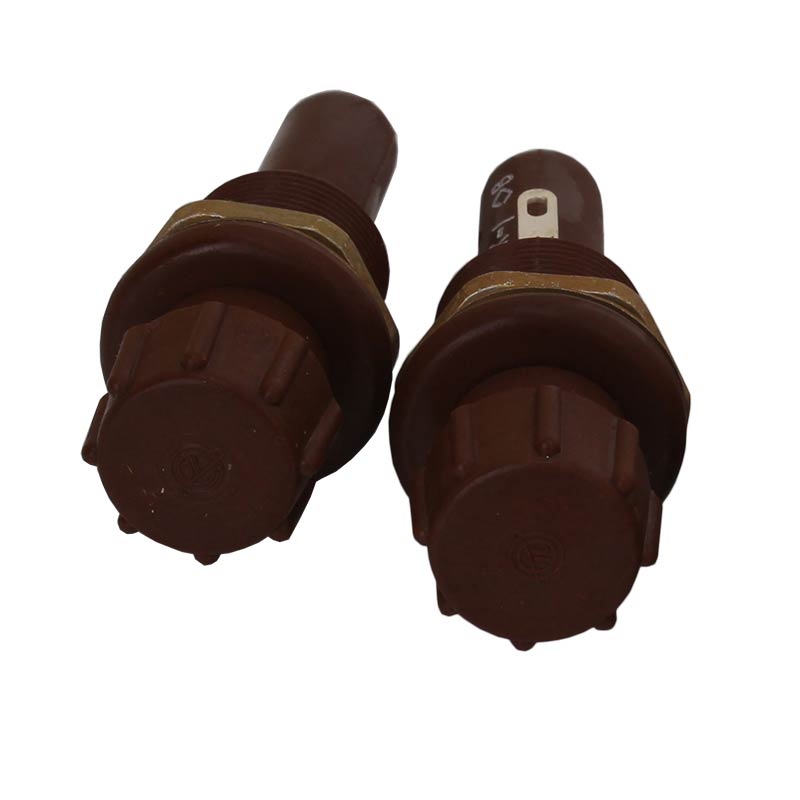

Рис.1 Держатель предохранителя ДПК 1-1
| Параметры | Значения |
| Код приемки | 1,3,5,7 |
| Устанавливаемые вставки плавки: -тип | ПК, ПЦ |
| габаритные размеры, мм, DхH | 7х30 |
| Максимальный работчий ток, А | 5,0 |
| Максимальное рабочее напряжение, В | 250 |
| Ток к.з, А, допустимый в течение 1 с | 5Inom |
| Масса, г | 30 |
| Допустимое коичество смен вставок 1,3/5,7 | 500/1000 |
| Электрические параметры: | |
| сопротивление электрического контакта между выводами, Ом (со вставкой) | 0,01 |
| электрическая прочность изоляции между: -выводами; -выводами и корпусом, кВ эфф. | 1,2 |
| Сопротивление изоляции между выводами и корпусом, МОм | 1000 |
| Надежность: | |
| минимальная наработка, ч, 1,3/5,7 | 10000/20000 |
| 95% срок сохраняемости, лет 1,3/3,7 | 15/25 |
| Стойкость к механическим факторам: | |
| синусоидальная вибрация, диапазон частот/амплитуда ускорения, Гц/g, 1,3/5,7 | 1...3000/20/5...2500/10 |
| многократные механические удары, g | 150 |
| одиночные механические удары, g | 500 |
| линейное ускорение, g | 50 |
| акустические шумы, Гц/g | 50...10000/150 |
| Стойкость к климатическим факторам: | |
| климатическое исполнения | УХЛ, В по ГОСТ 15150-69 |
| повышеная температура внешней среды, оС | 85 |
| пониженая температура внешней среды, оС | -60 |
| пониженое атмосферное давление, рабочее/предельное, мм рт.ст. 1,3/5,7 | 15/145/33 |
| повышенная относительная влажность воздуха, % | 98 при 35оС |
| атмосферные конденсированные осадки (иней, роса) | + |
| соляной туман, плесневые грибы | для исполнения В |

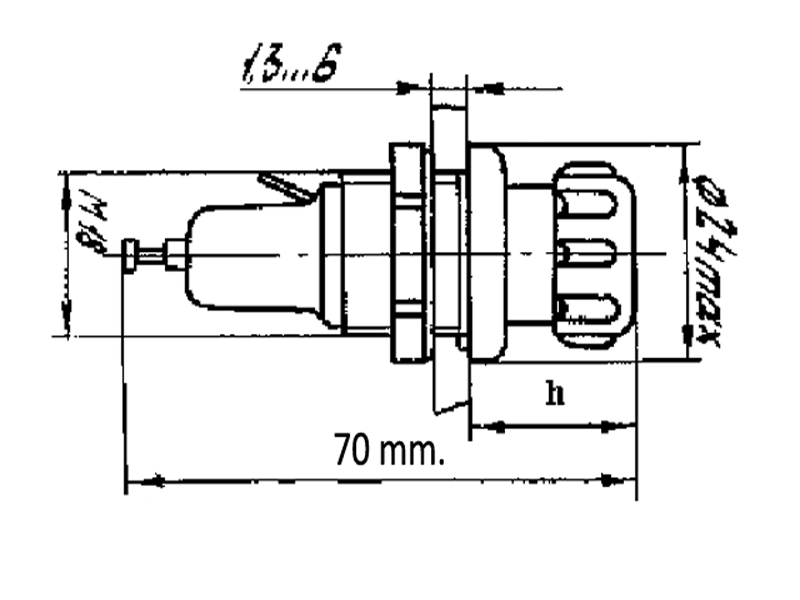

Рис.2 Габаритные размеры ДПК1-2
