Держатель предохранителя ДПБ
Держатель предохранителя ДПБ предназначен для эксплуатации со вставками плавкими в цепях постоянного и переменного тока РЭА

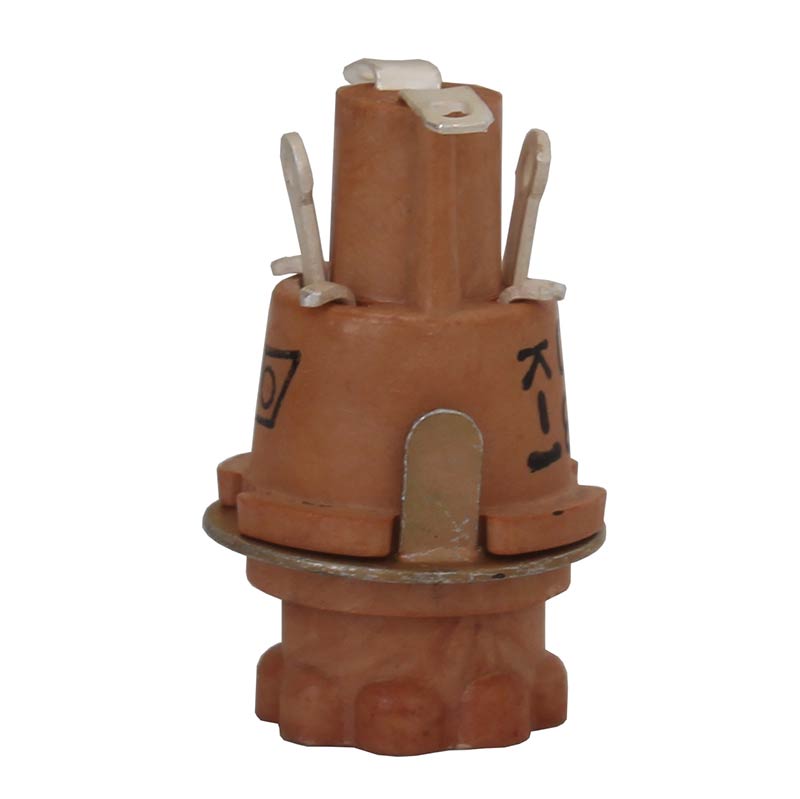

Рис.1 Держатель предохранителя ДПБ
| Параметры | Значения | |
| Код приемки | 1,3 | 5,7 |
| Устанавливаемые вставки плавки: -тип | ВП 1-1 | |
| габаритные размеры, мм, DхH | 4х15 | |
| Максимальный работчий ток, А | 5,0 | |
| Максимальное рабочее напряжение, В | 250 | |
| Масса, г | 4,6 | |
| Допустимое коичество смен вставок | 300 | |
| Электрические параметры: | ||
| сопротивление электрического контакта между выводами, Ом (со вставкой) | 0,01 | |
| электрическая прочность изоляции между: -выводами; -выводами и корпусом, кВ эфф. | 1,5 | |
| Сопротивление изоляции между выводами и корпусом, МОм | 1000 | |
| Надежность: | ||
| минимальная наработка, ч | 10000 | |
| 95% срок сохраняемости, лет | 15 | 25 |
| синусоидальная вибрация, диапазон частот/амплитуда ускорения, Гц/g | 1...3000/20 | 1...2500/15 |
| многократные механические удары, g | 150 | |
| одиночные механические удары, g | 1000 | |
| линейное ускорение, g | 100 | |
| Стойкость к климатическим факторам: | ||
| повышеная температура внешней среды, оС | 100 | |
| пониженая температура внешней среды, оС | -60/-85 | |
| повышенная относительная влажность воздуха, % | 98 при 35 оС | 98 при 40 оС |
| пониженое атмосферное давление, рабочее/предельное, мм рт.ст. | 5/145 | |
| атмосферные конденсированные осадки (иней, роса) | + | |
| соляной туман, плесневые грибы, солнечное излучение, статистическая пыль | для исполнения Т,В | |

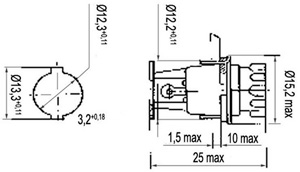

Рис.2 Габаритный чертеж держателя ДПБ-В
