Датчик тока ДТ 10-80
Датчик тока ДТ 10-80 разработаны для работы в комплексе с блоками защиты БКЗ-3.
Основная функция
Зашита присоединений, которые отходят от распределительных сетей (напряжение не более 1200В), от ТКР (токов коротких замыканий) и возможных перегрузок.
| Наименование параметра | Значение |
| Напряжение электрической сети (номинальное), в случае работы с датчики серии ДТ 10-80, В | ≤1140 |
| Ток сети | Переменный |
| Частота тока, Гц | 50 |
| Ток (номинальный), А | 10-80 |
| Исходящее напряжение на зажимах второй обмотки, когда подключается эталонный резистор. При этом ток первичной обмотки датчика должен соответствовать номинальному, В | 7,2±0,4 |
| Климатическое исполнение согласно ГОСТ 15150-69 | УХЛ (для районов с холодным и умеренным климатом) |
| Категория размещения согласно ГОСТ 15150-69 | 5 (может использоваться в помещениях с повышенной влажностью, без искусственного регулирования климатических условий) |
| Допустимая температура окружающего воздуха, °С | -10…+60 |
| Допустимая влажность воздуха при температуре +35°С, % | ≤100 |
| Срок гарантии, лет | |
| С момента ввода в эксплуатацию | ≤1 |
| С момента поставки | ≤1,5 |
| Габаритные размеры, мм | 140х70х40 |
| Масса, кг | ≤0,75 |
Принципиальная схема подключения

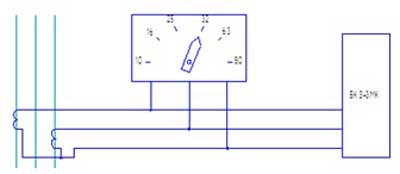

Рис. 1. Подключение с помощью переключателя

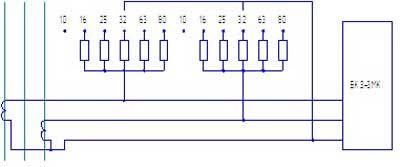

Рис. 2. Подключение с помощью клеммников
Комплект поставки
В комплект поставки датчиков входят:
- Датчик тока серии ДТ 10-80. На поверхности датчика обязательно содержится следующая информация: наименование, номинальное напряжение, номинальный ток и дата выпуска;
- Техническая документация: паспорт. Паспорт поставляется один на партию.
