Датчик ДТ-3

Обозначение:
ДТ-3
Производитель:
ООО «ИТЭП»
Наличие:Под заказ
  • Описание

    • Датчик ДТ-3 предназначены для применения совместно с блоками защиты типа БКЗ-3 и др., и служат для защиты отходящих присоединений распределительных сетей напряжением до 1200 В от токов короткого замыкания и перегрузок.

    Условия эксплуатации

    Оптимальными условиями для использования датчика ДТ-3 являются:

    • температура окружающего воздуха от -10 до +60 °С;
    • относительная влажность окружающей среды до 100% при температуре 35 °С;
    • вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
    • рабочее положение датчика в пространстве не регламентируется.
    Технические характеристики
    Параметры Значения
    Номинальное напряжение электрической сети, в которой могут быть установлены датчики тока типа ДТ, В, не более 1140
    Номинальный ток, А 250/315
    Выходное напряжение на зажимах вторичной обмотки при подключенном к ней эталонном резисторе 840 Ом при токе первичной обмотки датчика тока, равном номинальному, В 7,2±0,4
    Частота сети, Гц 50
    Габариты датчиков, мм: 140x72
    Масса, кг, не более 0,6

    Комплектация

    • Датчик тока ДТ-3 - 1шт.
    • Паспорт (на партию).

    Гарантии изготовителя

    Предприятие-изготовитель гарантирует соответствие датчиков тока требованиям технических условий, при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями.

    Срок гарантии устанавливается 1 год со дня ввода в эксплуатацию, но не более 1,5 лет со дня отгрузки потребителю.

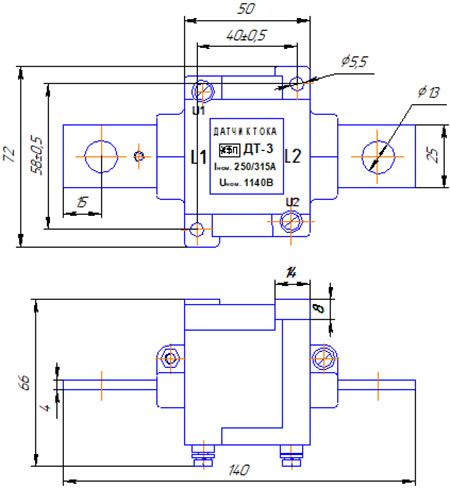

    Рис.1 Габаритные и присоединительные размеры датчика ДТ-3

    Рис.1 Габаритные и присоединительные размеры датчика ДТ-3
